قاطع الدائرة المصغرة الأوتوماتيكي

قاطع الدائرة الكهربائية المصغر ذو الإغلاق الأوتوماتيكي المقدم من شركة صينية الشركة المصنعة Zhejiang Soutya New Energy LLC. تتميز بدائرة مصغرة الكسارة كمفتاح رئيسي، مجهزة بذكاء صغير جدًا مشغل كهربائي مع معالج دقيق. لديها وظائف للجهد الزائد، انخفاض الجهد، وفقدان الجهد، وإجراءات تأخير الوقت، مع تلقائي إعادة الاتصال بعد استعادة الجهد. أنه يتوافق مع التقنية مواصفات قواطع الدائرة الكهربائية الضوئية الموزعة المتصلة بالشبكة: GB/T 10963.1، IEC/EN 60898-1، وQ/GDW 1972.

مميزة

حماية ماس كهربائى
أكثر/تحت/فقدان حماية الجهد
بعد استعادة الجهد
قدرة كسر مقدرة بـ 10 كيلو أمبير
وقت الإغلاق التلقائي: 7s-10s

المعلمة التقنية

بيئة التشغيل

الارتفاع: 2000 م؛
فئة التثبيت: Ⅱ、Ⅲ؛
طريقة التثبيت: تركيب السكك الحديدية DIN العمودية المدمجة
درجة التلوث:2.

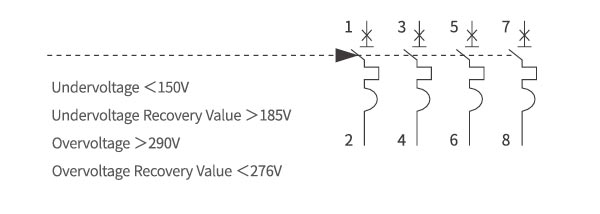

مخطط الأسلاك

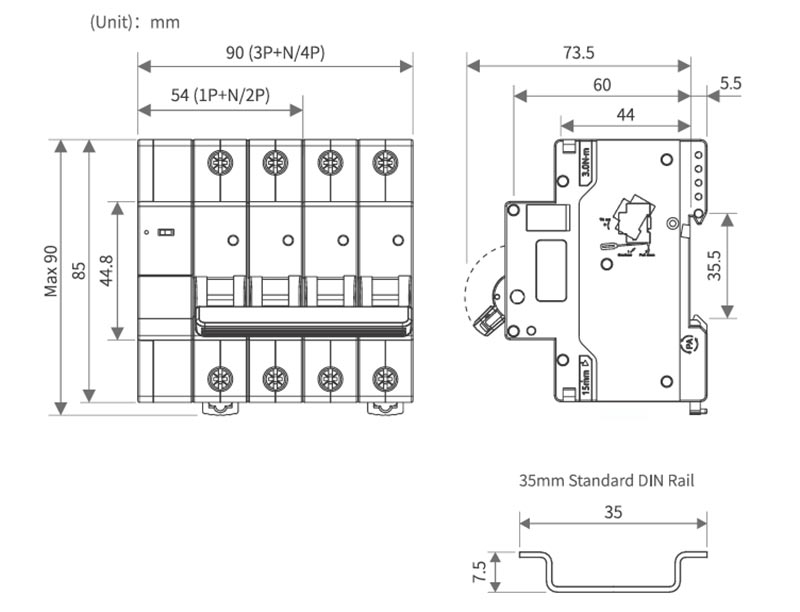

أبعاد المظهر والتركيب

سيناريوهات التطبيق

1. الأنظمة الكهروضوئية على السطح وسلسلة C&I

400 فولت/230 فولت، على الأسطح السكنية والتجارية أحادية الطور أو ثلاثية الطور صفائف. يتم تركيبه داخل صندوق توصيل التيار المتردد الموجود بين السلسلة العاكس ومقياس المرافق لإعطاء التحميل الزائد وقصر الدائرة والتلقائي إعادة الإغلاق بعد استعادة جهد الشبكة.

2. مخرج تيار متردد عاكس للشبكة

تم تركيبه في المصنع من قبل مصنعي المعدات الأصلية للعاكس كحامي تيار متردد قياسي بقدرة 5-15 كيلووات نماذج أحادية الطور أو 10-30 كيلووات ثلاثية الطور؛ أغطية قدرة كسر 10 كيلو أمبير تيار العطل المرتفع المحتمل الذي يظهر في لوحة التوزيع.

3. لوحات قياس الطاقة الموزعة

يستخدم كجهاز عزل/ MCB رئيسي داخل "صندوق العدادات الكهروضوئية" المطلوب من قبل معايير مرافق الطاقة الحكومية/الشبكة الحكومية لجنوب الصين؛ رحلة تحت الجهد <150 فولت ورحلة الجهد الزائد> 290 فولت تضمن قطع الاتصال التلقائي عندما تنجرف الشبكة خارج النافذة المضادة للجزيرة.

4. منفذ السيارة وسلاسل Agrivoltaic

أعمدة التجميع الخارجية حيث يكون إعادة الضبط اليدوي غير مريح؛ 20000 دورة العمر الميكانيكي و-25 درجة مئوية...+60 درجة مئوية يسمحان بالصيانة الموسمية العملية.

5. أنظمة التخزين الصغيرة المعتمدة على البطاريات

التعديلات التحديثية لـ Li-ion أو LiFePO₄ المقترنة بالتيار المتردد؛ يفتح الكسارة على العاكس البطارية التيار الزائد والإغلاق بمجرد أن يشير نظام إدارة المباني إلى الجهد الطبيعي، مما يؤدي إلى القضاء عليه مكالمات العملاء.

6. أكشاك إنارة الشوارع وشحن السيارات الكهربائية

يغذي فرع الإضاءة 32 أمبير/40 أمبير أو شاحن المستوى الثاني من نفس الكهروضوئية الدائرة؛ توفر المساحة المدمجة 1P+N أو 3P+N مقاس 54 مم/90 مم الغلاف الثمين الفضاء.

7. توزيع مأوى المزرعة والاتصالات

يوفر حماية من انخفاض الجهد للمضخات التي تعمل بمحرك أو الاتصالات المقومات التي يجب أن تغلق عندما تنهار الشبكة الريفية الضعيفة تتم إعادة التشغيل تلقائيًا عندما يتعافى الخط > 185 فولت.

8. وحدات التزلج الكهروضوئية المحمولة ووحدات التأجير

مولدات للإيجار سريعة الإعداد للمهرجانات أو مواقع البناء؛ تعمل ميزة إعادة التوصيل والتشغيل على تجنب التدخل اليدوي في كل مرة يتم فيها توصيل الشبكة أو الفواق المولد.
