صندوق تجميع DC AFCI 12 في 1 خارج

صندوق الدمج 1500 فولت DC AFCI 12 في 1، مقدم من الصين الشركة المصنعة Zhejiang Soutya New Energy LLC، هي 1500 فولت تيار مستمر وحدة تجميع محمية من خطأ القوس مصممة للخلايا الكهروضوئية على نطاق المرافق. مصبوب من سبائك الألومنيوم المطلية بالمسحوق والمستقرة للأشعة فوق البنفسجية ومختومة إلى IP65، العلبة تتحمل رذاذ الملح الساحلي والعواصف الرملية الصحراوية بدونها التآكل أو دخول الماء. داخليًا، يتم توفير اثني عشر صمامًا DC PV فرديًا سلسلة حماية من التيار الزائد، في حين أن علبة مصبوبة مغناطيسية حرارية يوفر قاطع الدائرة (MCCB) المصنف 250 أمبير قصر الدائرة والحمل الزائد العزلة. يسمح موصل التيار المباشر بإيقاف التشغيل عن بعد من العاكس أو SCADA الغرفة ، ومشبك SPDs من الدرجة الثانية (± / PE) الناجم عن زيادة البرق. ان تقوم وحدة التحكم في المراقبة المتكاملة (MCU) بأخذ عينات من كل سلسلة حتى اثني عشر أجهزة استشعار تيار تأثير هول، وجهازي استشعار للجهد واثنين من أجهزة استشعار درجة الحرارة NTC تحقيقات، مما يتيح مقارنة الطاقة في الوقت الحقيقي، والكشف عن خطأ القوس و فتح الاتصال السريع في غضون 50 مللي ثانية. يتم تصدير كافة البيانات عبر معزولة واجهة RS485 مع بروتوكول Modbus-RTU، وشاشة LED/LCD أمامية رموز الإنذار المحلية والرسوم البيانية الحالية للسلسلة. سلك المصنع إيجابي, تحافظ قضبان التوصيل السالبة وPE على استمرارية التأريض التي يمكن الاعتماد عليها، مما يجعل صندوق عزل ذكي أساسي وحماية ومركز بيانات للطاقة الكهروضوئية الكبيرة مصفوفات فرعية تصل إلى 12 × 20 أمبير.

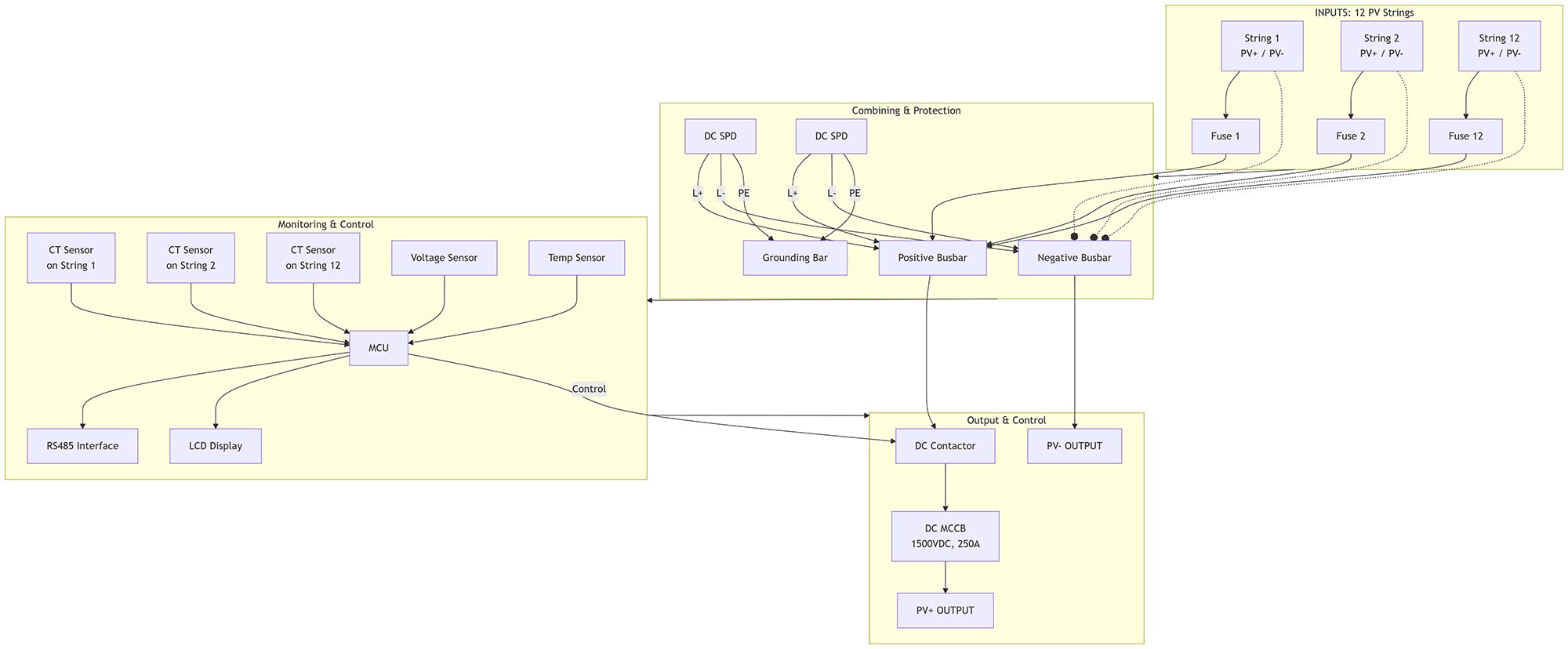

مخطط الأسلاك

سيناريوهات التطبيق

المجال الكهروضوئي على نطاق المنفعة - مركز الصفيف الفرعي الذكي

يتم تثبيت الصندوق على القاعدة بين صفوف التعقب، ويدمج اثني عشر سلسلة بقوة 1500 فولت في سباق واحد 250 ألف. تعمل الصمامات الكهروضوئية الفردية على عزل الأوتار المعيبة في حين أن قاطع الدائرة الكهربائية لعلبة القالب يوفر دائرة كهربائية قصيرة وتحميل زائد الحماية؛ يستقبل موصل التيار المستمر إشارة إيقاف التشغيل السريع من العاكس أو SCADA، وفتح المصفوفة في غضون 50 مللي ثانية. التوأم SPDs المشبك البرق الزيادات المفاجئة على فترات طويلة من التيار المستمر ووحدة MCU ، التي تغذيها 12 Hall CTs ، تشير إلى خطأ القوس التوقيعات واتجاهات الخلل عبر RS485 إلى غرفة التحكم، والسماح تحدد أطقم الصيانة الوحدة الفاشلة قبل انخفاض الإنتاجية.

سطح تجاري كبير – نقطة تجميع متعددة MPPT

يتم تثبيت الصابورة على صواني فولاذية عبر أسطح مسطحة واسعة، وتغذي العلبة أ العاكس المركزي 250 كيلو واط. أجهزة استشعار الجهد ودرجة الحرارة تتبع السلسلة الصحة؛ تعرض شاشة LCD الرسوم البيانية الحالية في الوقت الفعلي حتى يتمكن مديرو المنشأة من ذلك قارن أداء MPPT دون فتح الغطاء. الألومنيوم IP65 يقاوم 55 درجة حرارة السطح مئوية وأمطار غزيرة، بينما يسمح الموصل بإيقاف التشغيل عن بعد لسلامة رجال الإطفاء أثناء تدخلات السقف.

المظلة الزراعية الفولتية - مجمع التتبع المرتفع

يتم تعليق الوحدة على عوارض برجية فوق صفوف المحاصيل، وتتحمل الوحدة الري الضباب وأبخرة الأمونيا. يتعامل MCCB مع الاندفاع من الكابل الطويل السعة عند إعادة تشغيل أجهزة التتبع عند شروق الشمس؛ حساسات درجة الحرارة داخل على الصندوق وعلى إنذار قضيب التوصيل إذا تجاوز ارتفاع حرارة العلبة 20 كلفن، فسيتم تشغيله وضع الطاقة المخفضة. اكتشاف خطأ القوس يمنع أقواس السلسلة التي يمكن أن يحدث ذلك يشعل أوراق الشجر الجافة، ويحافظ غطاء الألومنيوم المحكم على الغبار والحشرات من الأجزاء الحية.

ساحة شبكة صناعية صغيرة - واجهة أمامية للتخزين مقترنة بالتيار المستمر

يتم تثبيت المجمّع على الأرض بجوار حاويات البطاريات، ويتكون من 12 سلسلة في حافلة 1500 فولت تيار مستمر تغذي شاحن PCS. أجهزة الاستشعار الحالية تؤكد ذلك تساهم كل سلسلة بالتساوي في دورات الشحن؛ إذا تجاوز الانحراف 5% يشير MCU إلى EMS لموازنة أو عزل السلسلة الضعيفة. MCCB و يوفر الموصل عزلًا ثنائي النقاط لصيانة آمنة للبطارية، بينما تعمل أجهزة SPD على حماية أكوام IGBT الحساسة من المسامير الناتجة عن البرق.
