ما هي قواطع دوائر التيار المستمر التي تحافظ على أنظمة الطاقة الشمسية وأنظمة التخزين أكثر أمانًا؟

لماذا تحتاج أنظمة التيار المستمر إلى حماية مخصصة؟

تبدو طاقة التيار المستمر بسيطة من الخارج. تنتج السلسلة الكهروضوئية التيار، وتخزن خزانة البطارية الطاقة، وينقل شاحن السيارة الكهربائية الطاقة، وترسل لوحة التوزيع الكهرباء حيثما تكون هناك حاجة إليها. التحدي الحقيقي يبدأ عندما يحدث خطأ ما. على عكس التيار المتردد، الذي يعبر الصفر بشكل طبيعي عدة مرات في الثانية، فإن التيار المستمر لا يوفر نفس نقطة الانقطاع السهلة. عند حدوث خطأ، يمكن أن يكون القوس أكثر ثباتًا وسخونة وأصعب في الإطفاء.

هذا هو السببقواطع التيار المستمرليست مجرد أجهزة تبديل عادية تحمل علامة مختلفة. لقد تم تصميمها لفصل التيار المباشر بأمان في ظل ظروف الحمل الزائد أو قصر الدائرة. من الناحية العملية، فهي تساعد على منع ارتفاع درجة حرارة الكابلات، وتلف المعدات، ومخاطر الحريق، والتوقف غير الضروري. بالنسبة لمثبت الطاقة الشمسية، يمكن أن يحمي هذا صناديق المجمع والدوائر الجانبية للعاكس. بالنسبة لمتكامل تخزين الطاقة، يمكنه حماية سلاسل البطارية وخزائن التيار المستمر. بالنسبة لمشروع شحن السيارة الكهربائية، يمكنه دعم توزيع الطاقة بشكل أكثر أمانًا حيث يكون التيار العالي جزءًا من التشغيل اليومي.

غالبًا ما يركز المشترون على التيار المقنن أولاً لأنه من السهل فهمه. ومع ذلك، فإن التصنيف الحالي ليس سوى جزء واحد من القرار. إن جهد النظام وسعة القطع وتصميم إطفاء القوس وعدد الأعمدة واتجاه الأسلاك وبيئة التثبيت ومتطلبات الاعتماد كلها أمور مهمة. قد يظل الكسارة التي تبدو مقبولة على الورق غير مناسبة إذا لم تتمكن من مقاطعة طاقة الخلل الفعلية للنظام.

ما هي المشاكل التي يواجهها المشترون عند اختيار قواطع دوائر التيار المستمر؟

معظم أخطاء الشراء لا تحدث بسبب تجاهل المشتري للسلامة. يحدث ذلك لأن أنظمة التيار المستمر تحتوي على العديد من التفاصيل المخفية التي يسهل الاستهانة بها. قد يبدو المشروع عاديًا، لكن السلوك الكهربائي يتغير عندما يتم توصيل الخيوط على التوالي، أو عندما تعمل خزانات البطاريات بجهد عالي، أو عندما تحتاج معدات الشحن إلى حماية سريعة ومستقرة.

إحدى نقاط الألم الشائعة هي عدم تطابق الجهد. يستخدم بعض المشترين قواطع التيار المتردد في أنظمة التيار المستمر أو يختارون قاطع التيار المستمر بتصنيف جهد لا يتطابق مع جهد الدائرة المفتوحة الكامل للتركيب. يمكن أن يصبح هذا خطيرًا لأن القاطع قد لا يطفئ القوس بشكل صحيح أثناء قطع الاتصال.

نقطة الألم الأخرى هي القطبية غير المؤكدة. في بعض منتجات التيار المستمر، يكون اتجاه الأسلاك مهمًا. إذا قام القائمون على التركيب بعكس الأطراف الموجبة والسالبة على قاطع مستقطب، فقد يفشل الجهاز في المقاطعة بأمان. يمكن للتصميمات غير المستقطبة أو ثنائية الاتجاه أن تقلل من أخطاء التثبيت، خاصة في المشاريع التي تعمل فيها فرق متعددة في الموقع.

وكثيرًا ما يتم التغاضي أيضًا عن كسر القدرة. يجب أن يتعامل القاطع مع أكثر من تيار التشغيل العادي. يجب أن يكون قادرًا على مقاطعة الحد الأقصى لتيار الدائرة القصيرة المحتمل في ذلك الجزء من النظام. في تخزين طاقة البطارية، يمكن أن يرتفع تيار الخلل بسرعة، لذلك قد يؤدي ضعف تصميم الحماية إلى عواقب وخيمة.

يشعر المشترون أيضًا بالقلق بشأن اتساق العرض. عندما يحتاج المشروع إلى دفعات متكررة أو وحدات بديلة أو حماية موحدة عبر عدة مواقع، يمكن أن يؤدي تحديد المصادر العشوائية إلى إنشاء مزيج من المواصفات وعادات التثبيت. هذا هو المكان الذي يتم فيه العمل مع شركة مصنعة ذات خبرة مثلتشجيانغ سوتيا للطاقة الجديدة ذ.م.ميمكن أن تساعد المشترين في الحفاظ على تنظيم اختيار المنتج، والتواصل الفني، والمشتريات المستقبلية.

• ارتباك الجهد:تقييمات التيار المتردد وتقييمات التيار المستمر غير قابلة للتبديل.
• خطر انقطاع القوس:قد يكون من الصعب إطفاء أقواس التيار المستمر.

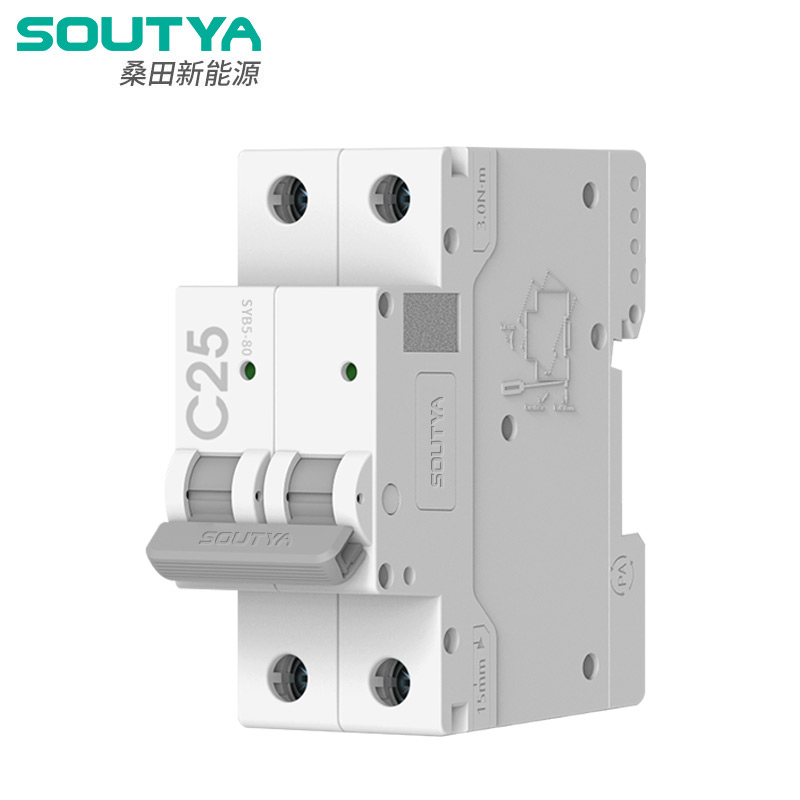

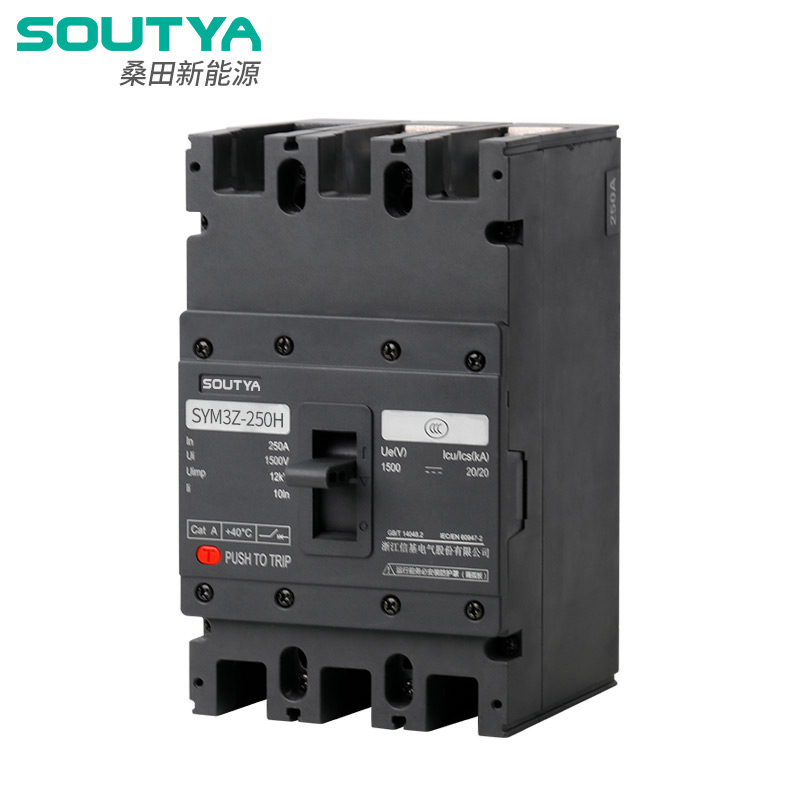

• نوع الكسارة الخاطئة:تحتاج الأنظمة الصغيرة والسلاسل الكهروضوئية عالية الجهد وخزائن التيار المستمر الكبيرة إلى حلول مختلفة.
• أخطاء التثبيت:يجب التحقق بعناية من القطبية واتجاه الأسلاك وتكوين القطب.
• عدم تناسق المورد:يمكن أن تؤدي المصادر غير المستقرة إلى خلق فجوات في المواصفات عبر المشاريع.

كيف تتحكم قواطع دوائر التيار المستمر في الأعطال؟

عندما يتجاوز التيار النطاق المسموح به،قواطع التيار المستمرافصل الدائرة للحد من الضرر. قد يتضمن مبدأ التشغيل الحماية الحرارية للأحمال الزائدة والحماية المغناطيسية للدوائر القصيرة، اعتمادًا على تصميم المنتج. والفرق الرئيسي هو ما يحدث داخل الكسارة أثناء الانقطاع. بمجرد فتح جهات الاتصال، يتشكل قوس. في دائرة التيار المستمر، يجب توجيه هذا القوس وتمديده وتبريده وإطفائه بسرعة.

يولي التصميم الجيد لقواطع التيار المستمر اهتمامًا وثيقًا بهيكل الاتصال وتخطيط المزلق القوسي وفجوة الاتصال والمواد العازلة ومقاومة الحرارة الداخلية. قد لا تكون هذه التفاصيل مرئية للمشتري للوهلة الأولى، لكنها تؤثر على السلامة في ظل ظروف الخطأ الحقيقي. الكسارة عالية الجودة لا تتعثر فقط؛ إنها تتنقل بطريقة خاضعة للرقابة.

في أنظمة الطاقة الشمسية، يمكن تركيب القاطع بين سلاسل الطاقة الكهروضوئية، وصناديق التجميع، والعاكسات، ووحدات توزيع التيار المستمر. في تخزين الطاقة، قد يتم وضعها على جانب التيار المستمر لرفوف البطاريات، أو أنظمة تحويل الطاقة، أو دوائر الحماية على مستوى الخزانة. في شحن المركبات الكهربائية، قد يحمي الفروع الموجودة على جانب التيار المستمر حيث يكون الانقطاع المستقر والتشغيل الموثوق أمرًا ضروريًا.

بالنسبة للمشترين، الهدف ليس حفظ كل بنية داخلية. الهدف هو طرح الأسئلة الصحيحة قبل الطلب: ما هو الحد الأقصى لجهد التيار المستمر؟ ما هو التيار المتوقع؟ ما هو مستوى الدائرة القصيرة؟ هل هناك حاجة إلى حماية ثنائية الاتجاه؟ هل سيتم استخدام الكسارة في صندوق الدمج أو الخزانة أو الشاحن أو لوحة التوزيع؟ هل هناك مشكلات بيئية مثل الحرارة أو الغبار أو الرطوبة أو التعرض للأماكن الخارجية؟

ما هو النوع الذي يناسب كل تطبيق؟

ليس كل مشروع يحتاج إلى نفس النوع من الكسارة. يمكن أن يكون لأنظمة الطاقة الشمسية الصغيرة الموجودة على الأسطح، والمحطات الكهروضوئية التجارية، وخزائن تخزين طاقة البطارية، وألواح التيار المباشر الصناعية متطلبات حماية مختلفة جدًا. يقدم الجدول أدناه مقارنة عملية لقرارات الشراء الشائعة.

يجب على المشتري تجنب الاختيار حسب اسم المنتج فقط. يمكن استدعاء كلا القواطعقواطع التيار المستمر، ولكن قد يتم تصميم أحدهما للدوائر المدمجة ذات التيار المنخفض بينما قد يكون الآخر مخصصًا للطاقة الكهروضوئية عالية الجهد أو معدات تخزين الطاقة الكبيرة. النهج الأكثر أمانًا هو إنشاء ورقة مواصفات قبل مقارنة الأسعار.

ما الذي يجب على المشترين التحقق منه قبل الطلب؟

توفر عملية الاختيار الواضحة الوقت، وتقلل من إعادة العمل، وتساعد على منع حدوث نزاعات حول التثبيت. قبل تقديم الطلب، يجب على المشترين إعداد المعلمات الكهربائية الأساسية وشروط التطبيق. وهذا يسمح للمورد بالتوصية بنموذج أكثر دقة بدلاً من التخمين من خلال معلومات المشروع غير المكتملة.

1. تأكيد جهد النظام.استخدم أقصى جهد ممكن للتيار المستمر، وليس فقط جهد التشغيل العادي. في الأنظمة الكهروضوئية، يمكن أن يرتفع جهد الدائرة المفتوحة في ظل الظروف الباردة.
2. تأكيد التصنيف الحالي.يجب أن يدعم القاطع التشغيل العادي دون التعثر المزعج مع الاستمرار في حماية الدائرة بشكل صحيح.
3. التحقق من قدرة الكسر.يجب أن يقطع القاطع تيار الدائرة القصيرة المتوفر عند نقطة التثبيت.
4. اختر تكوين القطب الصحيح.قد تتطلب تخطيطات الأسلاك المختلفة أرقام أقطاب وطرق اتصال مختلفة.
5. مراجعة متطلبات القطبية.إذا احتاجت فرق التثبيت إلى مزيد من المرونة، فقد تؤدي الخيارات غير المستقطبة أو ثنائية الاتجاه إلى تقليل المخاطر.
6. النظر في العلبة والبيئة.يمكن أن تؤثر درجة الحرارة والرطوبة والغبار والاهتزاز وتهوية الخزانة على الأداء على المدى الطويل.
7. اطلب الوثائق الفنية.تساعد الرسومات ومعلمات المنتج وإرشادات التثبيت ومعلومات الاختبار المشتري على اتخاذ قرار واثق.

بالنسبة للموزعين ومقاولي المشاريع، يعد توحيد المعايير مسألة مهمة أخرى. إذا كان كل مشروع يستخدم قاطعًا مختلفًا دون منطق اختيار واضح، فستصبح إدارة المخزون أكثر صعوبة. كما يصبح الاستبدال أبطأ. تساعد مجموعة المنتجات المنظمة جيدًا الموزعين على الاستجابة بشكل أسرع عندما يحتاج العملاء إلى عينات أو طلبات متكررة أو دعم ما بعد البيع.

لماذا تعتبر قدرة المورد مهمة؟

في مجال الحماية الكهربائية، يعتبر المورد جزءًا من سلسلة الأمان. يمكن لمنتج منخفض التكلفة بمواصفات غير واضحة أن يخلق المزيد من النفقات لاحقًا من خلال تأخير المشروع، وتكاليف الاستبدال، والإضرار بالثقة مع المستخدمين النهائيين. يحتاج المشترون إلى مورد يفهم كيفية استخدام حماية التيار المستمر في الأنظمة العملية، وليس فقط كيفية شحن عنصر قياسي.

توفر شركة Zhejiang Soutya New Energy LLC مكونات كهربائية تعمل بالتيار المستمر لتطبيقات مثل أنظمة الطاقة المتجددة، ومعدات تخزين الطاقة، ومحطات شحن المركبات الكهربائية، وصناديق تجميع التيار المستمر، ولوحات التوزيع. للمشترين الذين يبحثون عنقواطع التيار المستمروهذا مهم لأن اختيار المنتج غالبًا ما يرتبط بالنظام الأوسع. قد يحتاج القاطع إلى العمل جنبًا إلى جنب مع مفاتيح العازل، أو أجهزة الحماية من زيادة التيار، أو صناديق التجميع، أو المكونات الأخرى الموجودة على جانب التيار المستمر.

يمكن للمورد القادر أن يساعد المشترين في مقارنة أنواع المنتجات، وتوضيح القيم المقدرة، وفهم قيود التثبيت، وتجنب النماذج غير المتطابقة. يعد هذا مفيدًا بشكل خاص للموزعين في الخارج، ومقاولي EPC، ومركبي الطاقة الشمسية، ومتكاملي تخزين الطاقة الذين يحتاجون إلى شراء متكرر بدلاً من أوامر تجريبية لمرة واحدة.

يجب أن يكون التواصل الجيد مع الموردين مباشرًا أيضًا. إذا قدم المشتري بيانات مشروع غير واضحة، فيجب على المورد أن يسأل عن الجهد والتيار ومستوى الخطأ والتطبيق والغلاف والكمية. إذا كان المنتج غير مناسب، فيجب على المورد توضيح السبب. على المدى الطويل، تعد النصائح الفنية العملية أكثر قيمة من عرض الأسعار السريع الذي يفتقر إلى التفاصيل.

كيف يمكن للمستخدمين تحسين الموثوقية على المدى الطويل؟

حتى حسن الاختيارقواطع التيار المستمرتحتاج إلى التثبيت والتفتيش المناسبين. تعتمد الموثوقية على المدى الطويل على جودة المنتج وإدارة الموقع. يمكن أن تؤدي المحطات السائبة والكابلات المحمومة وضعف تهوية الخزانة وتسرب الرطوبة إلى تقليل سلامة النظام.

أثناء التثبيت، يجب على الفنيين اتباع مخطط الأسلاك، ومتطلبات عزم الدوران، وقواعد التباعد، وتوصيات الضميمة. بعد تنشيط النظام، يجب عليهم التحقق من وجود حرارة غير طبيعية، أو تعثر غير مستقر، أو تغير واضح في اللون، أو رائحة غير عادية، أو علامات الانحناء. بالنسبة لأصول الطاقة الشمسية وأصول التخزين عالية القيمة، فإن الفحص المقرر ليس إجراء شكليا؛ إنها عادة التحكم في التكاليف.

• فحص ضيق المحطة بعد التثبيت وأثناء الصيانة المخطط لها.
• حافظ على الخزانات الكهربائية نظيفة وجافة وجيدة التهوية.
• استبدل القواطع التي تظهر عليها علامات السخونة الزائدة أو التشقق أو علامات الكربون أو التلف الميكانيكي.
• لا تقم بإعادة ضبط الكسارة بشكل متكرر دون تحديد سبب التعثر.
• تسجيل أرقام النماذج والمواصفات للاستبدال المستقبلي وتخطيط المخزون.

في العديد من المشاريع، لا يتم ملاحظة الكسارة إلا عند حدوث خطأ. لقد فات الأوان. تساعد معاملة مكونات الحماية كأصول مهمة على تقليل الإصلاحات الطارئة وتجعل تشغيل النظام أكثر قابلية للتنبؤ به.
