كيفية اختيار قاطع دائرة مصغر للتيار المتردد للحصول على حماية موثوقة من التيار الزائد

ما هو قاطع الدائرة الكهربائية المصغر ولماذا هو مهم؟

قاطع الدائرة المصغر للتيار المتردد عبارة عن جهاز تبديل ميكانيكي مصمم لحماية دوائر التيار المتردد ذات الجهد المنخفض من الأحمال الزائدة والدوائر القصيرة. فهو يفتح الدائرة الكهربائية تلقائيًا عند اكتشاف تيار غير طبيعي، مما يمنع تلف الكابلات والمحركات والمحولات والمعدات المتصلة. في المباني التجارية والمنشآت الصناعية ولوحات التوزيع السكنية، يعمل AC MCB كخط الدفاع الأول ضد الإجهاد الحراري والأعطال الكهروميكانيكية.

على عكس الصمامات، التي يجب التخلص منها بعد التشغيل، يمكن إعادة ضبط قاطع الدائرة المصغرة للتيار المتردد وإعادة استخدامه. تعمل هذه الميزة على توفير وقت الصيانة وتقليل تكاليف المخزون للمنشآت ذات متطلبات وقت التشغيل العالية. يتم تركيب الجهاز على قضبان DIN القياسية ويستخدم في الدوائر النهائية حتى 125 أمبير، على الرغم من أن غالبية نماذج AC MCB مصنفة بين 6 أمبير و63 أمبير.

يعد امتثال الصناعة أمرًا أساسيًا للموثوقية. يقوم المصنعون العالميون ووكالات الاختبار بمواءمة تصميمات AC MCB الخاصة بهم مع معايير مثل IEC 60898-1 لتشغيل التيار المتردد، وحيثما توجد تطبيقات التيار المباشر، IEC 60898-2. المعادل الصيني، GB/T 10963.1، يعكس متطلبات IEC 60898-1 ويتم الرجوع إليه في عطاءات المشاريع في آسيا. تعمل Soutya، باعتبارها موردًا محترفًا، ضمن هذه المواصفات لضمان أن كل قاطع دائرة صغير من Soutya AC يلبي أداء القطع المتوقع والقدرة على التحمل الكهربائي.

لماذا تعتبر حماية التيار الزائد عاملاً رئيسياً في دوائر التيار المتردد؟

الحماية من التيار الزائد ليست اختيارية في التركيبات الكهربائية. الموصلات لها حدود حرارية محددة؛ عندما يتجاوز التيار القدرة المقدرة، ترتفع درجة حرارة العزل. يمكن أن يؤدي الحمل الزائد لفترة طويلة إلى تدهور العزل PVC، وتسريع أكسدة الموصل، ويؤدي إلى نشوب حريق. الدوائر القصيرة أكثر خطورة. يمكن أن يصل تيار العطل إلى مئات الأمبيرات خلال أجزاء من الثانية، مما ينتج عنه قوى مغناطيسية وطاقة قوسية لا تستطيع الأسلاك العادية تحملها.

يعالج قاطع الدائرة المصغر للتيار المتردد كلا المشكلتين من خلال آليتين متميزتين للتحرير. تتم معايرة الرحلة الحرارية ثنائية المعدن للاستجابة للتيارات الزائدة المستمرة ذات المستوى المنخفض، في حين أن الإطلاق المغناطيسي أو الإلكتروني ينطلق بشكل فوري عند حدوث تيار دائرة قصر مرتفع. تضمن هذه الآليات معًا عزل المحولات الأولية والأحمال النهائية عن طاقة الأعطال المدمرة.

يمكن أن يؤدي اختيار قدرة الكسر الخاطئة إلى حدوث فشل كارثي. على سبيل المثال، تركيب 4.5 كيلو أمبير MCB في موقع حيث تيار الدائرة القصيرة المحتمل هو 10 كيلو أمبير سوف يؤدي إلى اللحام التلامسي أو تمزق الحالة في لحظة حدوث العطل. لذلك، يجب أن يكون معدل قدرة القطع لقاطع الدائرة المصغرة للتيار المتردد مساويًا أو أكبر من تيار الدائرة القصيرة المتوفر عند نقطة التثبيت. تم توثيق هذا المبدأ في المواصفة IEC 60898-1 ويعتبر متطلبًا أساسيًا لتصميم توزيع الجهد المنخفض.

كيف يجب على المهندسين اختيار قاطع دائرة التيار المتردد المصغر؟

يبدأ الاختيار بتحديد الحمل ومستوى الخطأ. يجب أن يكون التيار المقنن لقاطع الدائرة الكهربائية المصغر مساوٍ للتيار التصميمي للدائرة أو أعلى قليلاً، ولكن لا يزيد أبدًا عن قدرة حمل التيار للموصلات. تضمن طريقة التنسيق هذه أن يقوم القاطع بحماية الكابل بدلاً من مجرد خدمة الحمل.

الخطوة الأولى هي تحديد تيار الدائرة القصيرة المحتمل (PSCC) في لوحة التوزيع. يتم حساب هذه القيمة من تصنيف المحول ومقاومة الخط وطول الكابل. يجب أن تكون قدرة الكسر المقدرة للقاطع (Icn) على الأقل PSCC. بالنسبة لمعظم التركيبات المنزلية ومنشآت قطاع الخدمات، فإن 6 كيلو أمبير كافية، لكن المناطق الصناعية تحدد 10 كيلو أمبير أو أعلى.

بعد ذلك، يجب أن يتطابق منحنى الرحلة مع خاصية البداية للحمل. تستخدم سخانات الإضاءة والمقاومة منحنى B لأن تيار تدفقها منخفض. تستخدم دوائر المقابس في المكاتب والمنازل منحنى C لتجنب الإزعاج الناتج عن الأجهزة الصغيرة. تتطلب المحركات والمحولات منحنى D لأنها تولد تيارات تدفق قصيرة الأمد تصل إلى عشرة أضعاف تيار التشغيل.

الجهد وعدد القطب مهم أيضًا. بالنسبة لدائرة أحادية الطور 230 فولت، يمكن تطبيق MCB أحادي القطب أو ثنائي القطب. بالنسبة للخطوط ثلاثية الطور بقدرة 400 فولت، يكون القاطع ثلاثي الأقطاب هو الحد الأدنى، ويلزم وجود جهاز رباعي الأقطاب عند تبديل المحايد. في أنظمة التأريض TN-S وTN-C-S، يجب أن تتحقق عملية الشراء من أن قاطع الدائرة المصغر للتيار المتردد يوفر الحجم الصحيح للطرف وفئة العزل.

ولا ينبغي إغفال الشهادة وإمكانية التتبع. يجب على الموردين تقديم شهادات الاختبار والوثائق التي تم اختبارها من النوع. تقوم Soutya بتزويد MCBs المصممة للامتثال لمعايير الاختبار المعترف بها دوليًا. يشتمل قاطع الدائرة المصغرة Soutya AC الاحترافي على علامات طرفية واضحة، وإشارة إلى موضع الاتصال، وخيار غلاف مصنف IP لمواقع التثبيت المتربة أو الرطبة.

كيف يعمل قاطع الدائرة المصغرة Soutya AC؟

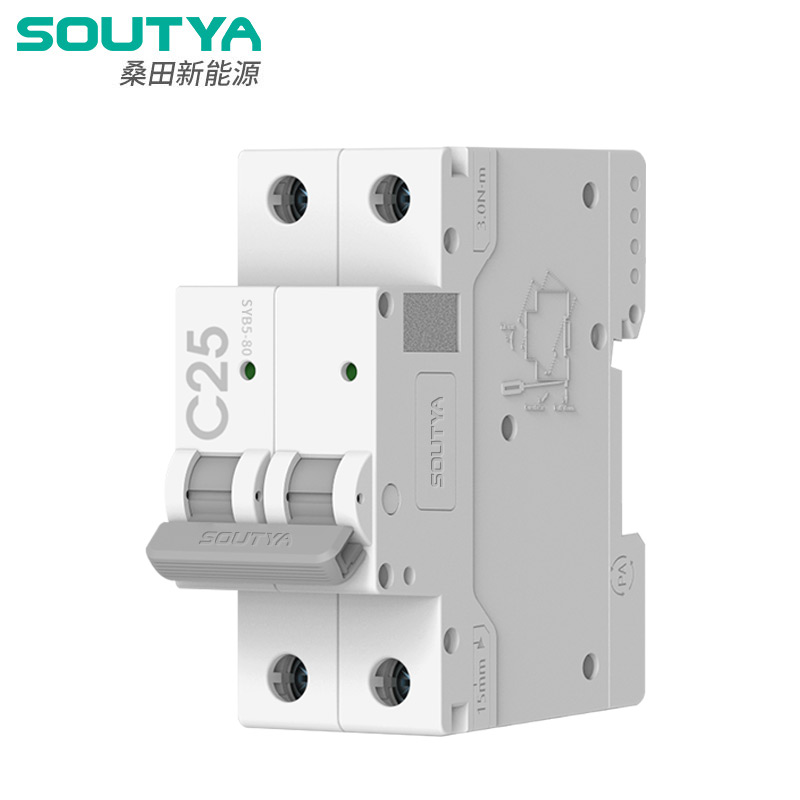

Soutya هي شركة مصنعة راسخة في الصناعة الكهربائية ذات الجهد المنخفض، وهي متخصصة في مكونات حماية الدوائر ومعدات التوزيع. تم تصميم قاطع الدائرة المصغرة Soutya AC بتصنيفات قدرة دائرة قصر مناسبة للتطبيقات التجارية والصناعية الخفيفة. يتكامل تصميم السكك الحديدية المعيارية DIN الخاص بها مع لوحات الصناديق ومرفقات المفاتيح الكهربائية التي تنتجها العديد من الشركات المصنعة للمعدات الأصلية.

تستخدم جميع موديلات Soutya AC MCB اتصالات عالية الجودة من سبائك الفضة لتقليل مقاومة التلامس وإطالة العمر التشغيلي. تم إنشاء غرفة إطفاء القوس باستخدام ألواح معزولة تعمل على تقسيم القوس وتبريده أثناء انقطاع الدائرة الكهربائية القصيرة. يقلل هذا الترتيب من كمية الطاقة المسموح بها ويحمي الكابلات النهائية.

يتم تقديم قاطع الدائرة الكهربائية المصغر Soutya AC بخصائص التعثر B وC وD، مما يغطي نطاقًا واسعًا من متطلبات الحمل. تمتد التيارات المقدرة من 1 أمبير إلى 63 أمبير، وتصل قدرة القطع إلى 10 كيلو أمبير، اعتمادًا على حجم الإطار وتكوين القطب. مع قدرة كسر الدائرة القصيرة للخدمة المقدرة التي تتوافق مع IEC 60898-1، توفر هذه القواطع حماية يمكن الاعتماد عليها في الإضاءة، والمضخة الحرارية، وتكييف الهواء، ودوائر التوزيع.

أحد جوانب التصميم البارزة هي وظيفة الحد من التيار المتكاملة. من خلال الاستجابة لتيارات الأعطال العالية خلال دورة الربع الأول، يقلل Soutya AC MCB من الضغط الحراري والمغناطيسي المطبق على الدائرة المحمية. يضع هذا السلوك الجهاز في فئة الحد من التيار التي يفضلها العديد من المصممين عندما يحتاجون إلى حماية معدات التحكم باهظة الثمن أو إمدادات أشباه الموصلات.

التحمل الميكانيكي هو نقطة قوية أخرى. يظل القاطع مستقرًا بعد عمليات التبديل المتكررة، مع احتفاظ آلية الفصل بالمعايرة طوال فترة خدمتها. بالنسبة للقائمين بالتركيب، تقبل المحطات اللولبية كلاً من أطراف الكابلات النحاسية وأطراف الأطراف الطرفية، ويتم طباعة إعداد عزم الدوران على الوحدة حتى يتمكن مهندسو التشغيل من تشديد التوصيلات إلى القيمة المحددة.

ما هي التطبيقات التي تحتاج إلى قاطع دائرة مصغر مدمج للتيار المتردد؟

يتم استخدام قاطع الدائرة الكهربائية المصغر AC في كل التركيبات الكهربائية ذات الجهد المنخفض حيث يكون الحجم الصغير وسلوك القطع الذي تم التحقق منه وسهولة الصيانة أمرًا مهمًا. تشمل التطبيقات الشائعة ما يلي:

• لوحات التوزيع السكنية لمنافذ المقابس ودوائر الإضاءة
• المباني التجارية حيث تتطلب أحمال تكييف الهواء والإضاءة حماية منسقة للكابلات
• لوحات التحكم الصناعية ودوائر تشغيل المحركات حتى 63 أمبير
• مشاريع التعديل التحديثي حيث يكون المقطع العرضي للنحاس غير معروف وتوجد حدود حرارية صارمة
• مغذيات توزيع ثلاثية الطور لمضخات المياه والضواغط والمصاعد

يحدد المهندسون في قطاع التدفئة والتهوية وتكييف الهواء (HVAC) MCBs ذات المنحنى D للتعامل مع تدفق الضواغط التي تعمل بالعاكس. في بيئات مراكز البيانات، يتم وضع AC MCBs على جانب إدخال المرافق لوحدات PDU، في مقدمة وحدات حماية التيار المباشر الأصغر. يمكن تطبيق نفس عائلة المنتجات في خزانات شحن المركبات الكهربائية، وصناديق تجميع الطاقة الشمسية، وأنظمة البطاريات حيث يوجد مخرج تيار متردد.

يستفيد مديرو المشتريات من توافق منتجات Soutya على مستوى مجلس الإدارة. نظرًا لأن قاطع الدائرة الكهربائية المصغر للتيار المتردد يتبع أبعاد التركيب القياسية والمسافات بين الأطراف، فيمكن فرز البدائل إلى تصميمات العلبة الحالية دون إعادة الحفر أو استبدال أقسام التوصيل. يعد هذا مفيدًا عندما تدير العديد من المواقع التي تستخدم علامات تجارية قديمة مختلطة.

إن مكانة Soutya كموزع صناعي يعني أيضًا أنه يمكن ترتيب العينات وفترات الكمية والوثائق الفنية من خلال www.soutyaele.com. تتم الإجابة على معظم الاستفسارات بأوراق البيانات الكاملة وشهادات اختبار النوع، مما يؤدي إلى إزالة تأخيرات التكوين من تخطيط المشروع.

مراجع

[1] اللجنة الكهروتقنية الدولية 60898-1. الملحقات الكهربائية - قواطع الدائرة الكهربائية لحماية التيار الزائد للتركيبات المنزلية وما شابهها - الجزء الأول: قواطع التيار المتردد العملية [س]. 2019.

[2] اللجنة الكهروتقنية الدولية 60898-2. الملحقات الكهربائية - قواطع الدائرة الكهربائية لحماية التيار الزائد للمنشآت المنزلية وما شابهها - الجزء 2: قواطع الدائرة الكهربائية للتيار المستمر العملية [س]. 2019.

[3] جيجابايت/تي 10963.1-2020. الملحقات الكهربائية - قواطع الدائرة لحماية التيار الزائد للتركيبات المنزلية وما شابهها - الجزء الأول: قواطع التيار المتردد. العملية [س]. 2020.
