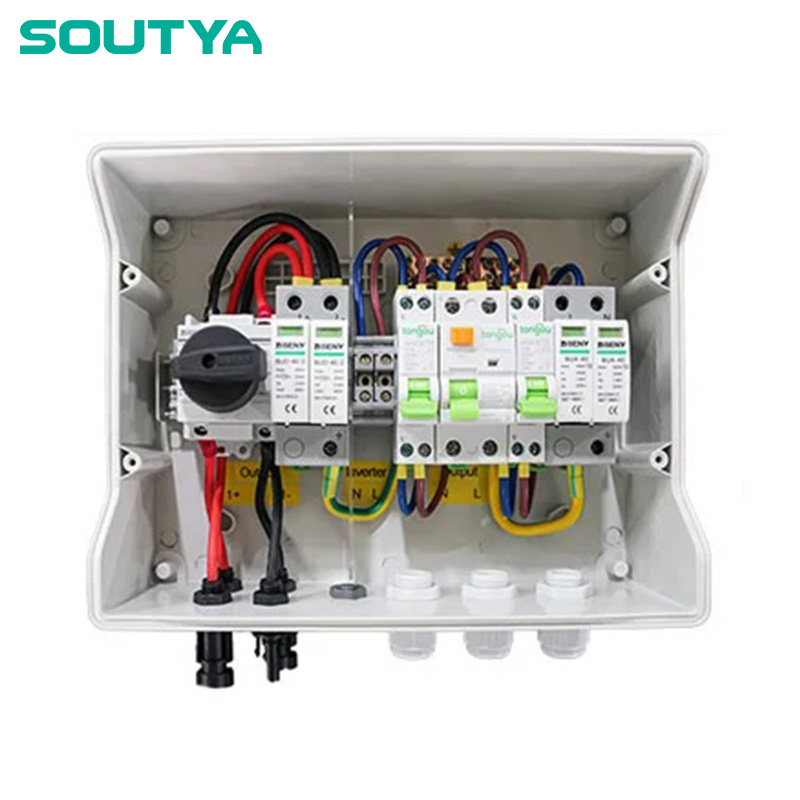

مرحلة واحدة DC + AC صندوق موحد 600 فولت 1000 فولت 2 في 2 خارج الصندوق الصناعي

ما هو صندوق توحيد التيار المستمر + التيار المتردد أحادي الطور؟

يقوم صندوق التجميع بدمج عدة سلاسل شمسية أو مصادر طاقة في مخرج واحد، مما يؤدي إلى تبسيط الأسلاك وتحسين السلامة. يتعامل نموذج Soutya هذا مع كل من التيار المستمر (من الألواح الشمسية) والتيار المتردد (من العاكسات أو الشبكة) في حاوية واحدة. وهو يدعم ما يصل إلى 600 فولت تيار مستمر و1000 فولت تيار متردد، مع مدخلين ومخرجين، مما يجعله مناسبًا لأنظمة الطاقة الشمسية الصغيرة والمتوسطة أو الدوائر الاحتياطية الصناعية.

تدمج الوحدة أجهزة الحماية من زيادة التيار (SPDs) لكل من جانبي التيار المستمر والتيار المتردد، وحماية من الحمل الزائد الحراري، وغلاف قابل للقفل. تشمل التطبيقات النموذجية المصفوفات الكهروضوئية الموجودة على الأسطح، ومواقف السيارات الشمسية التجارية، والأنظمة الهجينة خارج الشبكة حيث تكون المساحة محدودة والتكلفة مهمة.

لماذا تختار موديل Soutya 2 In 2 Out؟

العديد من الصناديق المجمعة تكون أحادية الغرض (DC فقط) أو ضخمة الحجم. يحل هذا المنتج ثلاث مشاكل شائعة:

• قيود المساحة:يجمع بين حماية التيار المستمر والتيار المتردد في صندوق واحد، مما يقلل عدد العلبة بنسبة 50%.
• تنوع الجهد:مُصنف لـ 600 فولت تيار مستمر و1000 فولت تيار متردد، ويغطي معظم الأنظمة السكنية والتجارية الخفيفة.
• مصداقية:مصنوع من مواد صناعية وتم اختباره وفقًا لمعايير UL/IEC.

بالمقارنة مع صناديق تجميع التيار المستمر القياسية ذات حاويات التيار المتردد المنفصلة، ​​فإن هذه الوحدة تقلل تكاليف عمالة التركيب والمواد بنسبة 30% تقريبًا. كما أنه يبسط عملية الصيانة: حيث يصل الفنيون إلى صندوق واحد بدلاً من صندوقين.

أبرز النقاط الفنية

• إعدادات:2 مدخل (DC+AC) إلى 2 مخرج، مرحلة واحدة.
• تقييمات الجهد:600 فولت تيار مستمر كحد أقصى، 1000 فولت تيار متردد كحد أقصى.
• الحماية من الطفرة:وحدات SPD مدمجة وفقًا للمواصفة IEC 61643-11 (النوع 2 للتيار المتردد، والنوع 2 للتيار المستمر).
• الضميمة:IP65، بولي كربونات أو معدن قابل للقفل ومقاوم للأشعة فوق البنفسجية.
• الشهادات:يتوافق مع IEC 62548 (تصميم المصفوفة الكهروضوئية) وUL 1699B (الحماية من خطأ قوس التيار المستمر حيثما أمكن).

تضمن هذه المواصفات التشغيل الآمن في البيئات الخارجية والتوافق مع معدات الطاقة الشمسية القياسية.

الأسئلة المطروحة

خاتمة

يوفر صندوق Soutya أحادي الطور DC + AC Combiner Box 600V 1000V 2 In 2 Out Industrial Box حلاً عمليًا للمنشآت الشمسية المدمجة التي تحتاج إلى حماية DC وAC في حاوية واحدة. فهو يقلل من تعقيد التثبيت، ويوفر المساحة، ويلبي المعايير الدولية. بالنسبة لمتكاملي الأنظمة الذين يتطلعون إلى تبسيط مشاريع الطاقة المتوسطة، يوفر هذا الصندوق خيارًا موثوقًا وفعالاً من حيث التكلفة.

مراجع

• IEC 62548:2016 – المصفوفات الكهروضوئية – متطلبات التصميم.
• IEC 61643-11:2011 - أجهزة الحماية من زيادة الجهد المنخفض - الجزء 11: أجهزة SPD المتصلة بأنظمة الطاقة ذات الجهد المنخفض.
• UL 1699B:2018 - حماية دائرة خطأ القوس الكهربائي الكهروضوئي (PV) DC.
