قاطع الدائرة الكهربائية المصغر ذو الجهد العالي

يوفر قاطع الدائرة الكهربائية المصغر عالي الجهد SYB5-40P، الذي توفره الشركة المصنعة Zhejiang Soutya New Energy LLC ومقرها الصين، حماية لدائرة التيار المستمر بقدرة 1500 فولت.
الميزات الرئيسية
• قدرة الجهد العالي: أحادي القطب 500 فولت تيار مستمر، حتى 1500 فولت تيار مستمر - سلاسل أقل وتكلفة أقل.
• حماية ثنائية الاتجاه وغير مستقطبة لتركيب أسرع وأسهل.
• جهات الاتصال ذات الفتح المزدوج مع وجود فجوة اتصال واسعة جدًا لتحقيق الأمان الفائق.
• مثالية لصناديق تجميع التيار المستمر في الأنظمة الكهروضوئية.

إرسال استفسار

وصف المنتج

قاطع الدائرة المصغرة ذو الجهد العالي SGB5-40P المقدم من الصين الشركة المصنعة Zhejiang Soutya New Energy LLC، هي 1500 فولت تيار مستمر، ثنائية الاتجاه وقاطع مصغر غير مستقطب بقدرة كسر 1.5 كيلو أمبير، مثالي لأنظمة الطاقة الكهروضوئية وBESS وحماية شاحن السيارة الكهربائية.

مميزة

شبكات صغيرة.
حماية غير قطبية وثنائية الاتجاه؛
حماية الزائد.
قوس قصير
حماية ماس كهربائى.
قدرة كسر عالية.

الشهادات: CB، CE، TUV، UKCA

سيناريوهات التطبيق

يوفر قاطع الدائرة المصغر ذو الجهد العالي SGB5-40P توفير المساحة، حماية آمنة وثنائية الاتجاه لأنظمة الطاقة المتجددة بقدرة 1500 فولت تيار مستمر - PV، التخزين وشواحن السيارات الكهربائية والتيار المستمر

1. صناديق الجمع PV DC

- تصنيف 1500 فولت تيار مستمر يسمح بسلاسل أطول، مما يقلل عدد الخيوط صناديق الموحد حماية ثنائية الاتجاه تتعامل مع الليل العكسي التيارات.

2. رفوف البطاريات التجارية/السكنية

- تعمل الأسلاك غير المستقطبة على تبسيط عملية توازي البطارية أو تبديلها وحدات؛ تعمل الرحلة الحرارية المغناطيسية على عزل أخطاء الشحن/التفريغ بسرعة.

3. محطات الشحن السريع بقدرة 150 كيلو واط + تيار مستمر

- تصميم قضيب DIN بعرض 18 مم يناسب مقصورات الشحن المدمجة؛ 1.5 كيلو أمبير قدرة الكسر تؤمن ناقل التيار المستمر الداخلي.

4. شبكات التيار المستمر الصغيرة وتوزيع التيار المستمر لمراكز البيانات

- يحمي الدوائر الفرعية 750 فولت / 1000 فولت / 1500 فولت تيار مستمر؛ ب أو ج أو د تتطابق المنحنيات مع ملفات تعريف التحميل المختلفة.

5. الطاقة الكهروضوئية الموزعة على ارتفاعات عالية أو خارجية

- يعمل من -30 درجة مئوية إلى +70 درجة مئوية دون خفض سرعة السيارة حتى 2000 متر الارتفاع، وتناسب البيئات القاسية.

المعلمة التقنية

نموذج		SGB5-40P
القطب		1 ص	2 ص	3P	4P
تصنيف جهد العمل Ue		500 فولت تيار مستمر	1000 فولت تيار مستمر	1500 فولت تيار مستمر	1500 فولت تيار مستمر

الحد الأقصى لتيار الإطار		40 أ
التصنيف الحالي في		6 أ، 10 أ، 16 أ، 20 أ، 25 أ، 32 أ، 40 أ
تصنيف الجهد العزل واجهة المستخدم		1000 فولت تيار مستمر		1500 فولت تيار مستمر
تصنيف دفعة تحمل الجهد Uimp		8 كيلو فولت

خصائص التعثر		ب/ج/د
نوع التعثر		الحرارية المغناطيسية
كسر القدرات التشغيلية ICS		1.5 كيلو أمبير (تيار مستمر)

قدرة كسر نهائية Lcu		1.5 كيلو أمبير (تيار مستمر)
الحياة الكهربائية
متوسط القيمة الفعلية		متوسط 1000 مرة
القيمة القياسية المحددة		300 مرة
الحياة الميكانيكية
متوسط القيمة الفعلية		≥15000 مرة
القيمة القياسية المحددة		9700 مرة
فئة الجهد الزائد		Ⅲ
درجة التلوث		3
مستوى الحماية		IP40؛ المحطة IP20
مقاومة الرطوبة والحرارة		الفئة2
الرطوبة النسبية		≥95%
مقاومة الاهتزاز		وفقًا للمواصفة IEC60068-2-6
معلمات مقاومة التأثير الميكانيكي		وفقًا للمواصفة IEC60068-2-27

سعة الأسلاك		2.5 ~ 35 ملم²
عزم الدوران الأسلاك		3.0 نيوتن متر
درجة حرارة التشغيل المحيطة		-30 درجة مئوية ~+70 درجة مئوية
درجة حرارة التخزين المحيطة		-40 درجة مئوية~+85 درجة مئوية
طريقة التثبيت		الدين35
ارتفاع		≥2000 م
وزن		0.13 كجم/القطب
البعد	طول	108 ملم

	عرض	18 ملم	36 ملم	54 ملم	72 ملم
	ارتفاع	ماكس 78 ملم
طَرد	جهاز كمبيوتر شخصى / صندوق	12	6	4	3

	صندوق/كرتون	10
	كرتون / البليت	80
تخزين		يجب تخزين المنتج في مستودع جيد التهوية الرطوبة النسبية لا تزيد عن 80%، ودرجة الحرارة المحيطة يجب أن يكون بين -40 درجة مئوية و+80 درجة مئوية. بالإضافة إلى ذلك، لا ينبغي أن يكون هناك أي شيء وجود غازات حمضية أو قلوية أو مسببة للتآكل.

أبعاد المظهر والتركيب

High Voltage DC Miniature Circuit Breaker

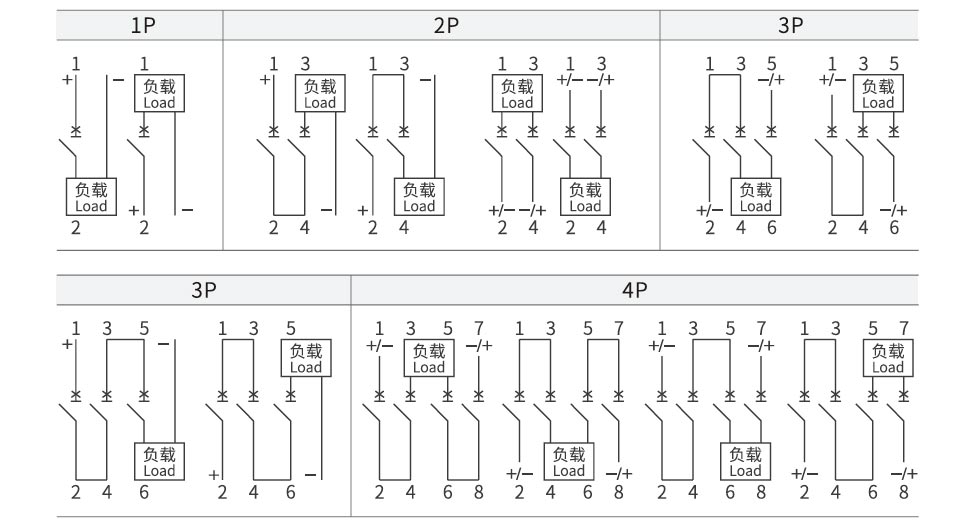

مخطط الأسلاك العاصمة

High Voltage DC Miniature Circuit Breaker

عامل ديرتينج

جدول معامل خفض درجة الحرارة

درجة حرارة	-30 درجة مئوية	-25 درجة مئوية	-20 درجة مئوية	-15 درجة مئوية	-10 درجة مئوية	-5 درجة مئوية	0 درجة مئوية	5 درجة مئوية	10 درجة مئوية	15 درجة مئوية
تصنيف معامل التشغيل الحالي	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


درجة حرارة	20 درجة مئوية	25 درجة مئوية	30 درجة مئوية	40 درجة مئوية	45 درجة مئوية	50 درجة مئوية	55 درجة مئوية	60 درجة مئوية	65 درجة مئوية	70 درجة مئوية
تصنيف معامل التشغيل الحالي	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

جدول عامل خفض الارتفاع

الارتفاع / م	2000	3000	4000	5000
تصنيف معامل العمل الحالي	1	0.96	0.91	0.86
تصنيف معامل الجهد العمل	1	1	1	1
تردد الطاقة المقنن يتحمل معامل الجهد	1	0.9	0.82	0.71
النبض المقدر يتحمل معامل الجهد	1	0.9	0.82	0.71
الحد المقدر لسعة قطاع الدائرة القصيرة والحياة الكهربائية معامل	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

جدول معامل التخفيض للتثبيت جنبًا إلى جنب لـ MCBS

رقم MCB	1	2~3	4 ~ 5	6 ~ 8	9 ~ 10
معامل In-25A	1	0.96	0.9	0.8	0.7
معامل 32A≥In≥63A	1	0.92	0.8	0.7	0.6

ملحق

جهاز تحرير مساعد MX
تصنيف الجهد التحكم لنا	تيار مستمر: 24 ~ 48 فولت التيار المتناوب: 110 ~ 230 فولت
الحد الأقصى لوقت التعثر	<10 مللي ثانية
مقاومة الملف	5Ω
الحد الحالي	≥1.6 أ
الحياة الميكانيكية	10000 مرة
الحياة الكهربائية	4000 مرة
عزم الدوران الأسلاك	0.8 نيوتن · م
القدرة على الأسلاك	1.0 مم² سلك صلب
	سلك ناعم 1.0 ملم مع عروات طرفية
نطاق درجة حرارة التشغيل	-30 درجة مئوية ~+70 درجة مئوية


الظروف البيئية	يجب ألا تكون هناك مواد خطرة متفجرة، ولا ضارة الغازات أو الغبار الموصل الذي يمكن أن يؤدي إلى تآكل العزل أو إتلافه
موقف الجمعية	إلى الجانب الأيسر من قاطع الدائرة

شروط التثبيت	DIN35mm تركيب السكك الحديدية القياسية

الاتصال المساعد OF
قدرة كسر الاتصال	AC13: لو = 3A؛ يو = 250 فولت
	AC15: لو = 2A؛ يو = 250 فولت
	DC12: لو = 0.5A؛ يو = 110 فولت
الحد الأدنى من جهد التشغيل	5 فولت


الحد الأدنى من التشغيل الحالي	10 مللي أمبير


تصنيف الجهد العزل	500 فولت
تصنيف محدود ماس كهربائى الحالي Ik	1000 أ
وافق التدفئة الحالية إيث	4 أ
الحياة الميكانيكية	10000 مرة
الحياة الكهربائية	4000 مرة
عزم الدوران الأسلاك	0.8 نيوتن · م
القدرة على الأسلاك	1.0 ملم²
عدد جهات الاتصال	1 مفتوح عادة، 1 مغلق عادة

نطاق درجة حرارة التشغيل	-30 درجة مئوية ~+70 درجة مئوية
الظروف البيئية	يجب ألا تكون هناك مواد خطرة متفجرة، ولا ضارة الغازات أو الغبار الموصل الذي يمكن أن يؤدي إلى تآكل العزل أو إتلافه

موقف الجمعية	إلى الجانب الأيسر من قاطع الدائرة

شروط التثبيت	DIN 35 مم تركيب السكك الحديدية القياسية
