قاطع الدائرة الكهربائية المصغر DC

قاطع الدائرة المصغر SYB5-80 DC، المقدم من قبل الشركة المصنعة الصينية Zhejiang Soutya New Energy LLC، يوفر الحماية لدوائر AC 230/400V وDC 300~1200V.
الميزات الرئيسية
◀ مشترك للتيار المتردد والتيار المستمر (AC230/400V、 DC300~1200V)
◀ لا يوجد تمييز قطبي إيجابي أو سلبي، حماية ثنائية الاتجاه، أسهل في التركيب.
◀ قوس قصير عالي الكسر، أمان أعلى.

إرسال استفسار

وصف المنتج

قاطع الدائرة المصغر SYB5-80 DC، المقدم من قبل الصين الشركة المصنعة Zhejiang Soutya New Energy LLC، هي 300-1200 فولت تيار مستمر و230/400 قاطع مصغر ثنائي الاتجاه وغير مستقطب V AC، مع 10 KA AC / قدرة كسر 6KA DC، مصممة لحماية الجهد العالي في الكهروضوئية الأنظمة وأنظمة تخزين طاقة البطارية (BESS) والمركبات الكهربائية معدات الشحن.

مميزة

حماية ماس كهربائى، حماية الزائد
قدرة كسر نهائية: 10 KA AC / 6KA DC
حماية غير قطبية وثنائية الاتجاه
الانحناء القصير
مادة مثبطة للهب

سيناريوهات التطبيق

1. صناديق الجمع الكهروضوئية السكنية والتجارية

يحمي مدخلات سلسلة تيار مستمر 300-1200 فولت ومخرجات عاكس التيار المتردد 230 فولت/400 فولت؛ عرض القطب الواحد يضاعف الكثافة في العبوات الصغيرة.

2. محولات هجينة تعمل بالبطارية الكهروضوئية

قاطع ثنائي الاتجاه وغير مستقطب على مقابض ناقل البطارية 300-1200 فولت تيار مستمر تيارات الشحن والتفريغ دون إعادة الأسلاك.

3. شواحن DC EV الصغيرة (≥ 20 كيلو واط)

حماية ناقل الإخراج 600-1200 فولت تيار مستمر؛ كسر 6 كيلو أمبير يزيل أخطاء القوس أثناء أحداث التوصيل/الخروج.

4. رفوف DC للاتصالات ومركز البيانات

تعمل مجموعات الأعمدة على حماية خادم 48 فولت/240 فولت/380 فولت أو فروع UPS حتى 1200 فولت تيار مستمر؛ يوفر حامل السكك الحديدية DIN مساحة الخزانة.

5. شبكات التيار المستمر ذات الجهد المنخفض

توزيع 380-1200 فولت تيار مستمر لإضاءة LED أو المراوح أو المضخات؛ منحنيات B/C/D تطابق خصائص الحمل المتنوعة.

6. المواقع القاسية أو المرتفعة

-30 درجة مئوية إلى +70 درجة مئوية، لا يوجد تخفيض حتى 2000 متر، يناسب حاويات IP66 لـ مواقف السيارات والنباتات الزراعية والسطحية.

المعلمة التقنية

نموذج		SGB5-80

القطب		1 ص	2 ص	3P	4P
تصنيف جهد العمل Ue		230 فولت تيار متردد	400 فولت تيار متردد	400 فولت تيار متردد	400 فولت تيار متردد
		300 فولت تيار مستمر	600 فولت تيار مستمر	900 فولت تيار مستمر	120 فولت تيار مستمر
الحد الأقصى لتيار الإطار		80 أ
التصنيف الحالي في		6A، 10A، 16A، 20A، 25A، 32A، 40A، 50A، 63A، 80A
تصنيف الجهد العزل واجهة المستخدم		690 فولت تيار متردد
		600 فولت تيار مستمر 900 فولت تيار مستمر 1200 فولت تيار مستمر
تصنيف دفعة تحمل الجهد Uimp		8 كيلو فولت

خصائص التعثر		ب/ج/د
نوع التعثر		الحرارية المغناطيسية
ICS قدرة كسر التشغيلية LCS		7.5 كيلو أمبير (تيار متردد) 6 كيلو أمبير (تيار مستمر)
Icu قدرة كسر نهائية Lcu		10 كيلو أمبير (تيار متردد) 6 كيلو أمبير (تيار مستمر)
الحياة الكهربائية
متوسط القيمة الفعلية		متوسط 4000 مرة (التيار المتناوب) 1000 مرة (تيار مستمر)

القيمة القياسية المحددة		1500 مرة (تيار متردد) 300 مرة (تيار مستمر)

الحياة الميكانيكية
متوسط القيمة الفعلية		≥15000 مرة
القيمة القياسية المحددة		8500 مرة (تيار متردد) 9700 مرة (تيار مستمر)

فئة الجهد الزائد		Ⅲ
درجة التلوث		3
مستوى الحماية		IP40؛ المحطة IP20
مقاومة الرطوبة والحرارة		الفئة 2
الرطوبة النسبية		≥95%
مقاومة الاهتزاز		أساس IEC60068-2-6
معلمات مقاومة التأثير الميكانيكي		أساس IEC60068-2-27

سعة الأسلاك		25 ~ 35 ملم²
عزم الدوران الأسلاك		3.0 نيوتن متر
درجة حرارة التشغيل المحيطة		-30 درجة مئوية ~+70 درجة مئوية
درجة حرارة التخزين المحيطة		-40 درجة مئوية~+85 درجة مئوية
طريقة التثبيت		الدين35
ارتفاع		≥2000 م
وزن		0.13 كجم/القطب
البعد	طول	85 ملم
	عرض	18 ملم	36 ملم	54 ملم	72 ملم
	ارتفاع	ماكس 78 ملم
طَرد	جهاز كمبيوتر شخصى / صندوق	12	6	4	3
	صندوق/كرتون	10
	كرتون / البليت	80
تخزين		يجب تخزين المنتج في مستودع جيد التهوية الرطوبة النسبية لا تزيد عن 80%، ودرجة الحرارة المحيطة يجب أن يكون بين -40 درجة مئوية و+80 درجة مئوية. بالإضافة إلى ذلك، لا ينبغي أن يكون هناك أي شيء وجود غازات حمضية أو قلوية أو مسببة للتآكل.

مخطط الأسلاك العاصمة

DC Miniature Circuit Breaker

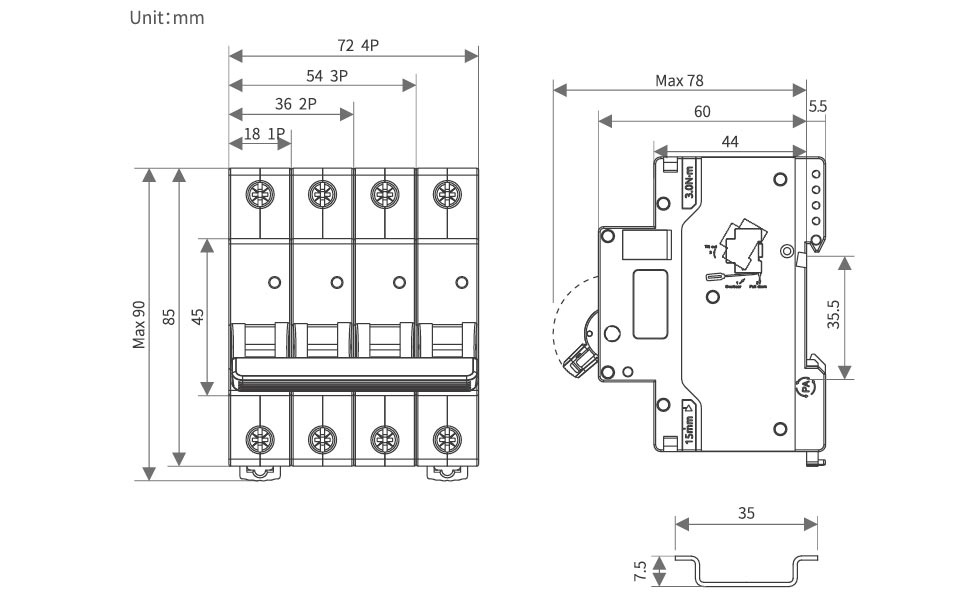

أبعاد المظهر والتركيب

DC Miniature Circuit Breaker

عامل ديرتينج

جدول معامل خفض درجة الحرارة

درجة حرارة	-30 درجة مئوية	-25 درجة مئوية	-20 درجة مئوية	-15 درجة مئوية	-10 درجة مئوية	-5 درجة مئوية	0 درجة مئوية	5 درجة مئوية	10 درجة مئوية	15 درجة مئوية
تصنيف معامل التشغيل الحالي	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


درجة حرارة	20 درجة مئوية	25 درجة مئوية	30 درجة مئوية	40 درجة مئوية	45 درجة مئوية	50 درجة مئوية	55 درجة مئوية	60 درجة مئوية	65 درجة مئوية	70 درجة مئوية
تصنيف معامل التشغيل الحالي	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

جدول عامل خفض الارتفاع

الارتفاع / م	2000	3000	4000	5000
تصنيف معامل العمل الحالي	1	0.96	0.91	0.86
تصنيف معامل الجهد العمل	1	1	1	1
تردد الطاقة المقنن يتحمل معامل الجهد	1	0.9	0.82	0.71
النبض المقدر يتحمل معامل الجهد	1	0.9	0.82	0.71
الحد المقدر لسعة قطاع الدائرة القصيرة والحياة الكهربائية معامل	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

جدول معامل التخفيض للتثبيت جنبًا إلى جنب لـ MCBS

رقم MCB	1	2~3	4 ~ 5	6 ~ 8	9 ~ 10
معامل In-25A	1	0.96	0.9	0.8	0.7
معامل 32A≥In≥63A	1	0.92	0.8	0.7	0.6
معامل 80A≥In≥125A	1	0.9	0.8	0.7	/

ملحق

جهاز تحرير مساعد MX
تصنيف الجهد التحكم لنا	تيار مستمر: 24 ~ 48 فولت التيار المتناوب: 110 ~ 230 فولت
الحد الأقصى لوقت التعثر	<10 مللي ثانية
مقاومة الملف	50
الحد الحالي	≥1.6 أ
الحياة الميكانيكية	10000 مرة
الحياة الكهربائية	4000 مرة
عزم الدوران الأسلاك	0.8 نيوتن · م
القدرة على الأسلاك	1.0 مم² سلك صلب
	سلك ناعم 1.0 ملم مع عروات طرفية
نطاق درجة حرارة التشغيل	-30 درجة مئوية ~+70 درجة مئوية


الظروف البيئية	يجب ألا تكون هناك مواد خطرة متفجرة، ولا ضارة الغازات أو الغبار الموصل الذي يمكن أن يؤدي إلى تآكل العزل أو إتلافه
موقف الجمعية	إلى الجانب الأيسر من قاطع الدائرة

شروط التثبيت	DIN35mm تركيب السكك الحديدية القياسية

جهة الاتصال المساعدة OF
قدرة كسر الاتصال	AC13:le=3A;Ue=250V
	AC15: لو = 2A؛ يو = 250 فولت
	DC12: لو = 0.5A؛ يو = 110 فولت
الحد الأدنى من جهد التشغيل	5 فولت
الحد الأدنى من التشغيل الحالي	10 مللي أمبير
تصنيف الجهد العزل	500 فولت
تصنيف محدود ماس كهربائى الحالي	1000 أ
وافق التدفئة الحالية إيث	4 أ
الحياة الميكانيكية	10000 (مرات)
الحياة الكهربائية	4000 (مرات)
عزم الدوران الأسلاك	0.8 نيوتن · م
القدرة على الأسلاك	1.0 ملم²
عدد جهات الاتصال	1 مفتوح عادة، 1 مغلق عادة

نطاق درجة حرارة التشغيل	-30 درجة مئوية ~+70 درجة مئوية


الظروف البيئية	يجب ألا تكون هناك مواد خطرة متفجرة، ولا ضارة الغازات أو الغبار الموصل الذي يمكن أن يؤدي إلى تآكل العزل أو إتلافه
موقف الجمعية	إلى الجانب الأيسر من قاطع الدائرة

شروط التثبيت	DIN 35 مم تركيب السكك الحديدية القياسية
