حامل فيوز تيار مستمر 1000 فولت

يوفر حامل المصهر SYF5-DC 1000V من Soutya حماية موثوقة مع شهادة CE. اتصل بنا اليوم للحصول على عرض أسعار تنافسي!، التي تقدمها شركة Zhejiang Soutya New Energy LLC ومقرها الصين، توفر 1000 فولت تيار مستمر، 2-32 أمبير حماية مع قدرة كسر 20 كيلو أمبير لصندوق تجميع الطاقة الشمسية.
الميزات الرئيسية
مؤشر ضوئي، يعرف بوضوح حالة سلك المصهر.
افتح المقبض، ويمكن سحبه لأعلى، مما يسهل استبدال سلك المصهر.
برشام بالإضافة إلى اللحام بالموجات فوق الصوتية أكثر صلابة، ولا تنقسم الأسلاك.
التطبيق في مربع الموحد الكهروضوئية.

إرسال استفسار

وصف المنتج

يوفر حامل المصهر SYF5-3DC 1000V من Soutya حماية موثوقة مع شهادة CE. اتصل بنا اليوم للحصول على عرض أسعار تنافسي! من الشركة المصنعة الصينية Zhejiang Soutya New Energy LLC عبارة عن جهاز فصل بقدرة 1000 فولت تيار مستمر، و2–32 أمبير، و20 كيلو أمبير لأنظمة الطاقة الشمسية الكهروضوئية السكنية بقدرة 3-15 كيلووات صندوق الموحد .

مميزة

غلاف المصهر من سلسلة SYF5 مصنوع من مادة PA66 ذات نقطة انصهار عالية، وهي أكثر أمانا وأكثر موثوقية.
النواة القابلة للانصهار عبارة عن ذوبان مقطع عرضي متغير مصنوع من صفائح الفضة النقية مغلفة في أنبوب ذوبان مصنوع من الخزف عالي القوة. الذوبان الأنبوب مملوء برمال الكوارتز عالية النقاء والمعالجة كيميائيًا والخاصة المواد الكيميائية المعالجة كوسائط إطفاء القوس. طرفي الذوبان هما متصلة بقوة بالأغطية الطرفية عن طريق اللحام البقعي.

سيناريوهات التطبيق

1.الألواح الكهروضوئية على الأسطح السكنية (3-15 كيلوواط)

يناسب صناديق سلسلة تيار مستمر 1000 فولت لمرحلة واحدة 5-10 كيلووات أو ثلاث مراحل 10-15 كيلووات الأنظمة؛ تتوافق وصلات الصمامات مقاس 10.3 × 38 مم مع صمامات السلسلة الشائعة من 6 إلى 25 أمبير.

2. مجموعات الطاقة الشمسية للمرآب الصغير والشرفة

يغطي تصنيف 1000 فولت 2-4 سلاسل من وحدات 450 واط؛ يحفظ المعزل المدمج 1P مساحة في العبوات البلاستيكية IP65 المثبتة تحت الوحدات.

3. دوائر البطاريات العاكسة المنزلية الهجينة

يعزل بطاريات 48 فولت/51.2 فولت تصل إلى 600-800 فولت تيار مستمر داخل الحافلة وحدات هجينة بقدرة 5-10 كيلووات؛ كسر 20 كيلو أمبير يعالج عيوب البطارية القصيرة.

4. شواحن التيار المتردد المحلية للمركبات الكهربائية (7-11 كيلو واط)

عندما تستخدم أجهزة الشحن ناقل PFC داخلي بقدرة 800 فولت تيار مستمر، يوفر SYF5-32P الصيانة العزلة قبل مكثف الارتباط DC.

5. إضاءة DC منخفضة الطاقة / شبكات صغيرة للحديقة

يحمي حديقة 380 فولت/750 فولت تيار مستمر أو حافلة إنارة الشوارع التي تغذيها أعمدة كهروضوئية صغيرة؛ يتحمل غلاف PA66 درجة الحرارة الخارجية من -40 درجة مئوية إلى +90 درجة مئوية.

المعلمة التقنية

نموذج	SYF5-32P
عدد الأعمدة	1 ص
وفقا للمعيار	IEC60269-1 IEC60269-6


تصنيف جهد التشغيل Ue VDC	1000 فولت تيار مستمر
التصنيف الحالي في أ	2-32A
كسر القدرة كا	20 كيلو أمبير
مستوى الحماية	IP20
الأسلاك مم²	1-10 ملم²
نطاق درجة حرارة التشغيل	-40 درجة مئوية ~ +90 درجة مئوية

ارتفاع	≥2000 م
الرطوبة النسبية	+20 درجة مئوية، ≥90% +30 درجة مئوية، ≥80% +40 درجة مئوية، ≥70%

بيئة التثبيت	لا يوجد اهتزاز وصدمة كبيرة

فئة التثبيت	الدرجة الثالثة

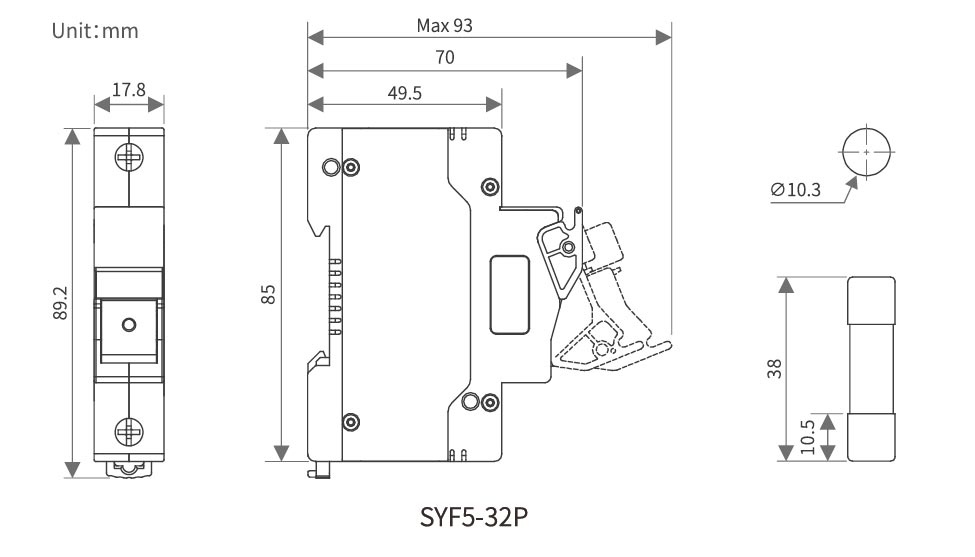

أبعاد المظهر والتركيب

DC 1000V Fuse Holder

مخطط الأسلاك العاصمة

DC 1000V Fuse Holder

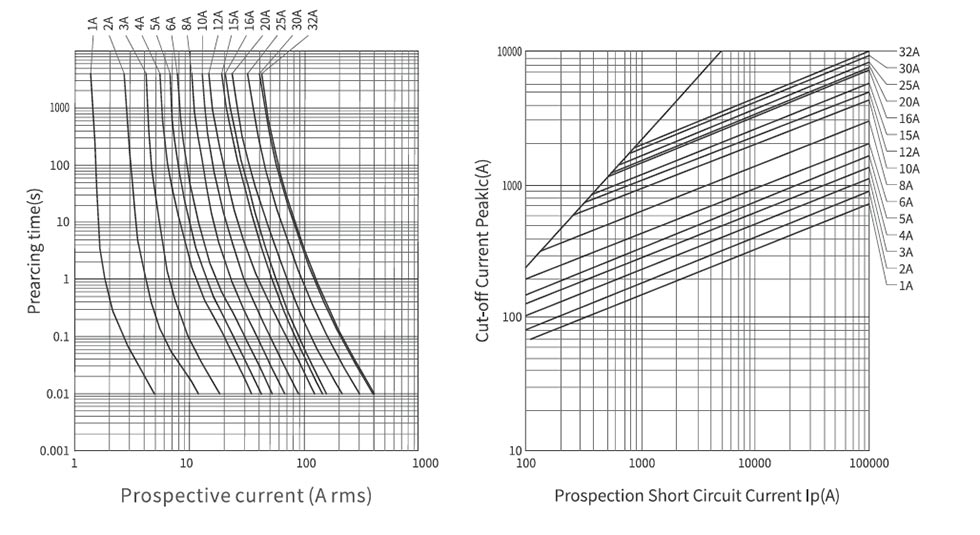

حجم الصمامات الأساسية (مم)	التصنيف الحالي (أ)	الفولطية (الخامس)	فقدان الطاقة		جول متكامل
			فقدان الطاقة		جول متكامل
			0.7In (W)	1.01 ن (ث)	قوس جول أمامي متكامل P't(A²s)	إجمالي جول الانصهار I²t(A²s)
			0.7In (W)	1.01 ن (ث)	قوس جول أمامي متكامل P't(A²s)	إجمالي جول الانصهار I²t(A²s)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10.3×38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10.3×85	2	1500	1.7	3.2	4	8
10.3x85	3	1500	1.77	3.32	6	11
10.3×85	4	1500	1.69	3.19	8	14
10.3×85	5	1500	1.71	3.22	11	22
10.3×85	6	1500	1.73	3.25	15	30
10.3×85	8	1500	1.79	3.36	9	35
10.3×85	10	1500	1.99	3.74	10	98
10.3×85	12	1500	2.28	4.29	12	120
10.3x85	15	1500	2.63	4.95	14	170
10.3×85	16	1500	2.69	5.06	16	190
10.3×85	20	1500	3	5.65	34	400
10.3×85	25	1500	4.11	7.7	80	600
10.3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
