حامل فيوز تيار مستمر 1500 فولت

حامل الصمامات SYF5-50P DC 1500V الذي توفره الشركة المصنعة الصينية Zhejiang Soutya New Energy LLC، هو جهاز مخصص للحماية من التيار الزائد يتم نشره عادةً في صناديق تجميع السلسلة على أسطح المنازل التجارية الكبيرة أو الدفيئات الزراعية أو المحطات الكهروضوئية متوسطة الحجم المثبتة على الأرض والتي تبلغ قدرتها 30-50 كيلو واط وما فوق.
الميزات الرئيسية
مؤشر ضوئي، يعرف بوضوح حالة سلك المصهر.
افتح المقبض، ويمكن سحبه لأعلى، مما يسهل استبدال سلك المصهر.
برشام بالإضافة إلى اللحام بالموجات فوق الصوتية أكثر صلابة، ولا تنقسم الأسلاك.
التطبيق في مربع الموحد الكهروضوئية.

إرسال استفسار

وصف المنتج

SYF5-50P حامل فيوز تيار مستمر 1500 فولت، حامل أمان كهروضوئي 50 أمبير الموردة من قبل الشركة المصنعة الصينية Zhejiang Soutya New Energy LLC - هي عبارة عن وحدة حماية مثبتة على اللوحة مصنوعة من مادة البولي كربونات المقاومة للأشعة فوق البنفسجية غلاف وختم بتصنيف IP65 لأداء خارجي طويل الأمد. ال يقوم الحامل بقفل عنصر مصهر gPV مقاس 10 × 38 مم (2.2 × 13.2 سم بشكل عام) و يوفر إزالة خطأ بقدرة كسر تبلغ 25 كيلو أمبير مع كسر مرئي سلامة الإشارة والصيانة، في حين أن سلك المصنع إيجابي وسالب وتضمن نهايات PE استمرارية التأريض التي يمكن الاعتماد عليها. مصممة ل المصفوفات الفرعية الكهروضوئية أحادية أو متعددة السلسلة، فهي توفر تيارًا زائدًا أساسيًا العزلة والترابط متساوي الجهد.

المعلمة التقنية

نموذج	SYF5-50P
عدد الأعمدة	1 ص
وفقا للمعيار	IEC60269
تصنيف جهد التشغيل Ue V DC	1500 فولت تيار مستمر
التصنيف الحالي في أ	2-50 أ
كسر القدرة كا	20 كيلو أمبير/25 كيلو أمبير
مستوى الحماية	IP20
الأسلاك مم²	1-16 ملم²
نطاق درجة حرارة التشغيل	-50 درجة مئوية ~ +90 درجة مئوية
ارتفاع	≥2000 م
الرطوبة النسبية	+20 درجة مئوية، ≥90%
	+30 درجة مئوية، ≥80%
	+40 درجة مئوية، ≥70%
بيئة التثبيت	لا يوجد اهتزاز وصدمة كبيرة
فئة التثبيت	الدرجة الثالثة

سيناريوهات التطبيق

1. صناديق الجمع الكهروضوئية على نطاق المرافق

1500 فولت تيار مستمر من وحدات 182/210 مم حتى 50 أمبير؛ وصلات منصهرة مقاس 10.3 × 85 ملم السماح بـ 28-40 أمبير لكل سلسلة، مما يقلل عدد الصناديق في كتل 2.5 ميجاوات.

2.أسطح المنازل التجارية / الصناعية الكبيرة ≥ 30 كيلوواط

تستفيد المحولات ثلاثية الطور 50 كيلووات - 110 كيلووات مع 1300 - 1500 فولت MPPT من 25 قدرة كسر kA وفجوة اتصال 1 مم من أجل انقراض القوس بشكل موثوق.

3. أنظمة تخزين طاقة البطاريات في حاويات (BESS)

1200–1500 حامل بطارية تيار مباشر بقدرة تصل إلى 2.5 ميجاوات في الساعة؛ تصنيف 50 يحمي كل رف بينما يتعامل جهاز Icu بقدرة 25 كيلو أمبير مع تيار الدائرة القصيرة للبطارية بالكامل.

محطات الشحن السريع بقدرة 4.150 كيلوواط – 400 كيلوواط تيار مستمر

يحمي ناقل التيار المستمر بقدرة 1000–1500 فولت بين كومة المقوم والموزع؛ عازل المصهر يسمح بالسحب الآمن أثناء الصيانة دون الإغلاق أسفل بنك الشاحن بأكمله.

5.PV + محاور شحن EV للتخزين

الاستخدام المزدوج على نفس الناقل 1500 فولت: عازل مصهر واحد لكل سلسلة إدخال كهروضوئية و أخرى لكل حامل بطارية، مما يبسط قطع الغيار والخدمات اللوجستية.

6. المحطات الكهروضوئية الصحراوية أو العائمة

نطاق التشغيل من -50 درجة مئوية إلى +90 درجة مئوية ومحطات IP20 الآمنة للأصابع البيئات الخارجية القاسية أو ذات الرطوبة العالية؛ عنصر المصهر 85 ملم يعطي أعلى لا أسمح بمرور الكابلات الطويلة.

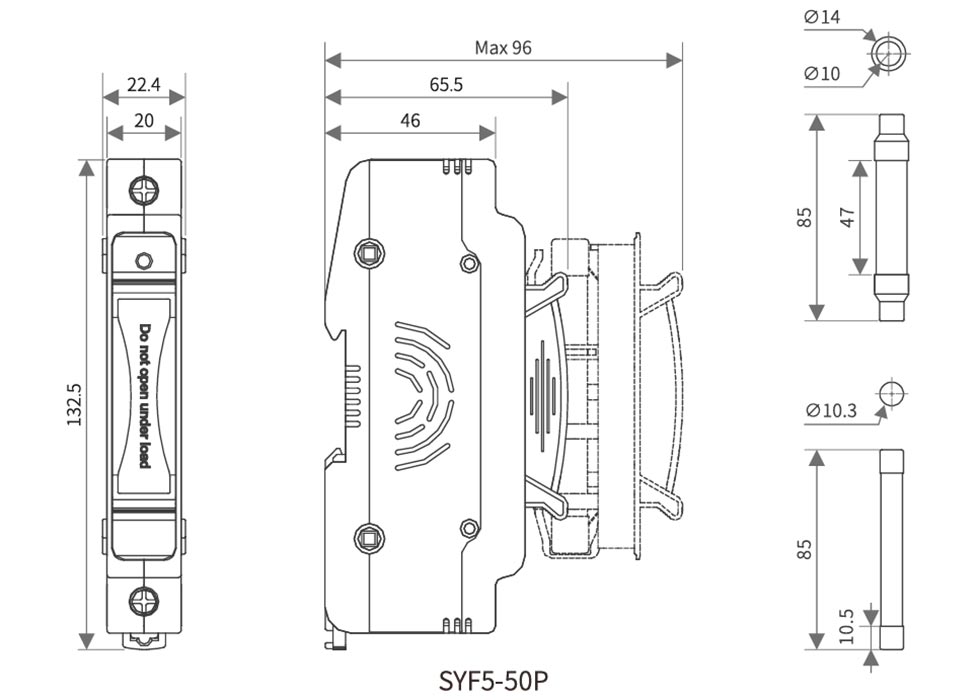

أبعاد المظهر والتركيب

DC 1500V Fuse Holder

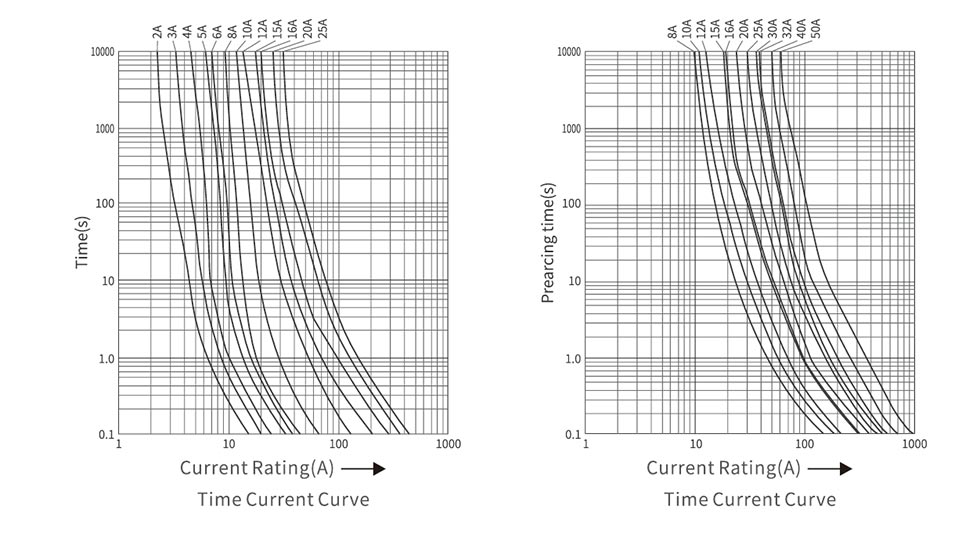

مخطط الأسلاك العاصمة

DC 1500V Fuse Holder

حجم الصمامات الأساسية (مم)	التصنيف الحالي (أ)	الفولطية (الخامس)	فقدان الطاقة		جول متكامل
			فقدان الطاقة		جول متكامل
			0.7 بوصة (عرض)	1.01 ن (ث)	قوس جول أمامي متكامل P't(A²s)	إجمالي جول الانصهار I²t(A²s)
			0.7 بوصة (عرض)	1.01 ن (ث)	قوس جول أمامي متكامل P't(A²s)	إجمالي جول الانصهار I²t(A²s)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10.3×38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10.3×85	2	1500	1.7	3.2	4	8
10.3x85	3	1500	1.77	3.32	6	11
10.3×85	4	1500	1.69	3.19	8	14
10.3×85	5	1500	1.71	3.22	11	22
10.3×85	6	1500	1.73	3.25	15	30
10.3×85	8	1500	1.79	3.36	9	35
10.3×85	10	1500	1.99	3.74	10	98
10.3×85	12	1500	2.28	4.29	12	120
10.3x85	15	1500	2.63	4.95	14	170
10.3×85	16	1500	2.69	5.06	16	190
10.3×85	20	1500	3	5.65	34	400
10.3×85	25	1500	4.11	7.7	80	600
10.3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
