1500V الشمسية DC قطع مربع الموحد

صندوق تجميع قطع التيار المستمر بالطاقة الشمسية بقدرة 1500 فولت، المقدم من الصين الشركة المصنعة Zhejiang Soutya New Energy LLC، عبارة عن وحدة مجمعة للطاقة الكهروضوئية بقدرة 1500 فولت يتميز بغلاف من سبائك الألومنيوم وحماية IP66 التي تضمن ارتفاعًا المتانة والأداء الموثوق به في الهواء الطلق. الجهاز يدمج الحرجة مكونات السلامة بما في ذلك أجهزة الحماية من زيادة التيار المستمر، وعوازل التيار المستمر، و مفتاح عزل التيار المستمر الرئيسي. وهي مصممة لتوفير العزلة الشاملة، الحماية من التسرب والتأريض في الأنظمة الكهروضوئية.

المعلمة التقنية

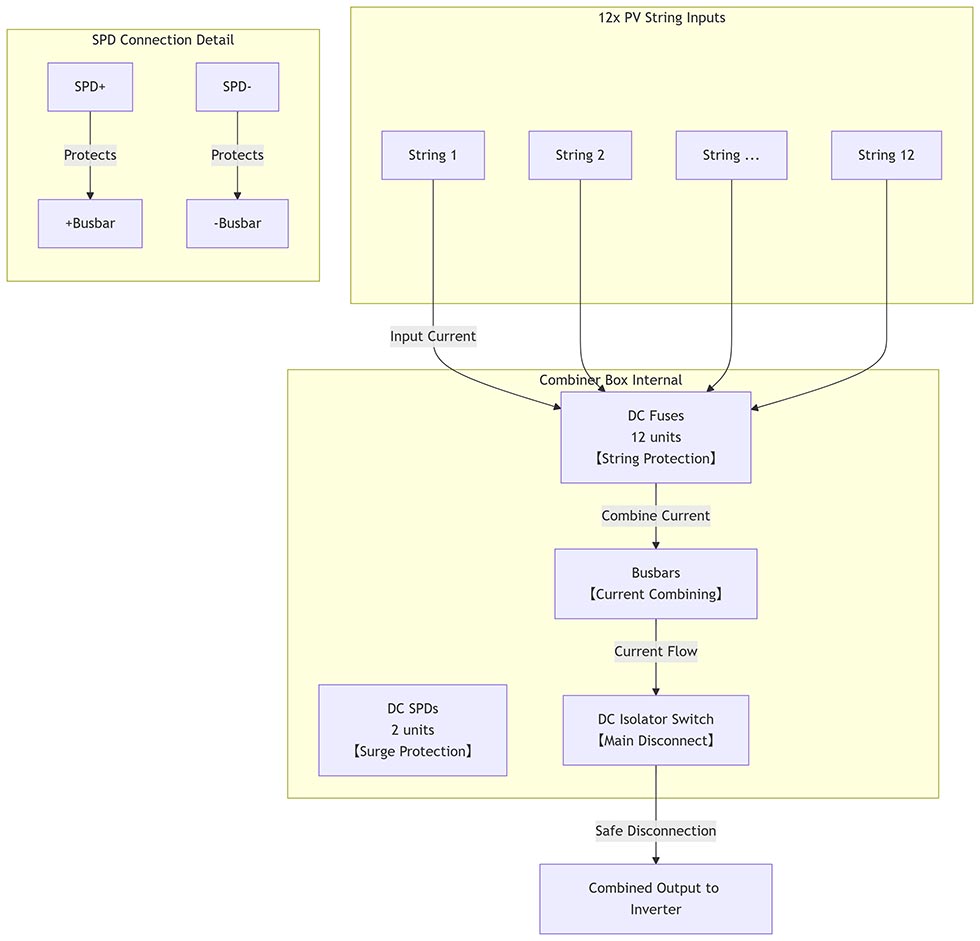

مخطط الأسلاك

سيناريوهات التطبيق

1. الحقول الكهروضوئية على نطاق المنفعة - تجميع العاكس المركزي

يتم تثبيت الصندوق 12 في 1 على الأرضية على أذرع فولاذية متقاطعة بين صفوف التعقب يدمج عشرات من سلاسل 1500 فولت في كابل homerun واحد. الصمامات الفردية يقوم الحاملون بحماية كل سلسلة من أخطاء التيار العكسي، في حين أن SPDs المزدوجة (± و PE) طفرات البرق المشبكية الناتجة عبر فترات طويلة من التيار المستمر. الرئيسي يوفر المعزل الدوار عزلًا مرئيًا للكسر في الموحد، مما يسمح بذلك تقوم أطقم الصيانة بإغلاق الحافلة 1500 فولت بالكامل قبل العمل على العاكس المركزي أو المحول.

2. أسطح المنازل التجارية الكبيرة - تجميع سلسلة متعددة MPPT

يتم تركيب الوحدة على صواني صابورة عبر الأسطح المسطحة الممتدة، وتغذي الوحدة 12 شخصًا سلاسل منفصلة في مدخل MPPT واحد لعاكس بقدرة 250 كيلووات. على مستوى السلسلة يمنع الدمج انتشار الخطأ بين المصفوفات، ويعطي المعزل كهربائيين نقطة فصل محلية أثناء استبدال العاكس أو المسح بالأشعة تحت الحمراء عمليات التفتيش، مما يلغي الحاجة إلى إغلاق السطح بأكمله.

3. المنشآت الزراعية الفولتية – مجمعات التتبع المرتفعة

يتم تعليق مجمعات السياج على هياكل الصرح فوق صفوف المحاصيل الطاقة من وحدات مرتفعة ثنائية الجانب. IP66 كتل الختم رذاذ الري والغبار، بينما تحمي أجهزة SPD المزدوجة من العواصف الرعدية الصيفية الشائعة في السهول الريفية. يمكّن مفتاح المعزل المزارعين من إلغاء تنشيط التيار المستمر بأمان الدوائر قبل ضبط إمالة جهاز التعقب أو خدمة أذرع الري.

4.ساحات الشبكات الصناعية الصغيرة – واجهات تخزين متصلة بالتيار المستمر

قاعدة مثبتة على حافة منافذ السيارات الشمسية المرتبطة بحاويات البطاريات، يدمج الموحد 12 سلسلة في شواحن PCS التي تغذي حافلة 1500 V DC. تم تصنيف قضبان التوصيل بـ 400 أمبير، ودورة تخزين/تفريغ الشحن والمقبض المستمر، و يوفر المعزل الإغلاق الطارئ لرجال الإطفاء عند دمجه مع نظام الكشف عن خطأ القوس في الشبكة الصغيرة.

5. محطات الطاقة الشمسية الصحراوية النائية – مراكز طويلة الأمد للبيئة القاسية

تم تثبيت الصندوق على منصات خرسانية وسط المصفوفات الصحراوية، وهو يتحمل درجة حرارة محيطة تصل إلى 55 درجة مئوية والرمال التي تحملها الرياح. تعمل وحدات SPD المزدوجة على الحماية من ضربات البرق البعيدة على بعد كيلومترات من كابلات التيار المستمر، بينما يسمح العازل الرئيسي بالليل القفل بدون التعرض للعاكس، مما يضمن الحد الأدنى من وقت التوقف عن العمل أثناء الوحدة تنظيف أو مقايضات محرك التعقب.
