صندوق موحد 1500 فولت تيار مستمر 12 في 1 مخرج

صندوق الدمج 1500 فولت تيار مستمر 12 في 1، مقدم من الصين الشركة المصنعة Zhejiang Soutya New Energy LLC، عبارة عن مجمع للطاقة الكهروضوئية بقدرة 1500 فولت موجود في علبة من سبائك الألومنيوم حاصلة على تصنيف IP66 لضمان متانة عالية و خدمة خارجية موثوقة.

بداخله يتم تركيب 12 حامل مصهر DC، 1 DC MCCB رئيسي، 2 واقي من زيادة التيار المستمر الأجهزة، 1 وحدة قياس التيار، 1 نظام بسبار إيجابي / سلبي و محطات الإخراج، وتوفير التيار الزائد المتكامل، والعزل، والزيادة، التأريض وحماية التسرب الاختيارية للخلايا الكهروضوئية واسعة النطاق النباتات.

المعلمة التقنية

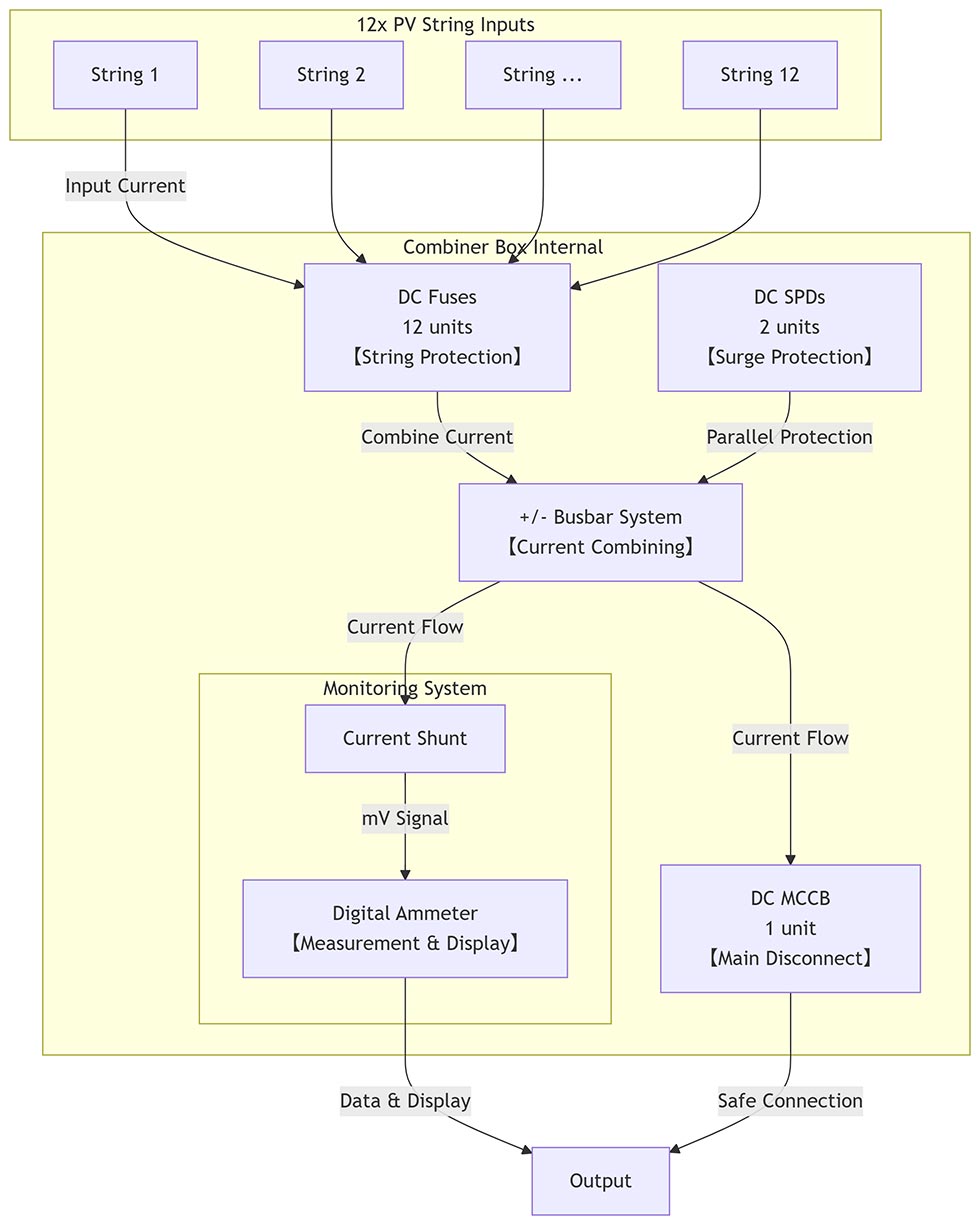

مخطط الأسلاك

سيناريوهات التطبيق

1. محطات الطاقة الكهروضوئية المثبتة على الأرض على نطاق المرافق

يتم نشر الصندوق بين الأوتار والعاكسات المركزية، ويدمج ما يصل إلى 12 سلسلة إدخال، تقلل من تشغيل الكابلات المنزلية، وتوفر دمجًا، خرج تيار مستمر محمي من زيادة التيار، ومعزول بـ MCCB إلى غرفة العاكس.

2. أنظمة الأسطح التجارية والصناعية الكبيرة

على أسطح المصانع الواسعة، تجمع الوحدة سلسلة متعددة في سلسلة واحدة تسخير، والتقليل من اختراق الأسطح وتوفير العزلة المحلية ل الصيانة دون إغلاق المصفوفة بأكملها.

المنشآت الزراعية / الكهروضوئية السمكية بقدرة 3.1500 فولت تيار مستمر

هيكل من الألومنيوم IP66 وحماية من زيادة التيار ضد الرطوبة والغبار والغبار العابرين الناتجين عن الحقل، بينما يسمح MCCB القابل لإعادة التعيين بقفل آمن أثناء عمليات الزراعة أو دورات التنظيف.

4. حدائق الطاقة الشمسية الصحراوية وعالية الإشعاع

تم تصميم العلبة لدرجات حرارة من -40 درجة مئوية إلى +60 درجة مئوية، وهي مقاومة للرمال والأشعة فوق البنفسجية؛ ال تقوم وحدة القياس الحالية بتغذية البيانات إلى SCADA لمستوى السلسلة في الوقت الفعلي موقع الخطأ في المصفوفات الصحراوية الشاسعة.

5. محاور DC أو متتبع مسبقة الصنع

يتم تثبيت التصميم المدمج من 12 إلى 1 مباشرة على أرصفة التعقب أو الزلاجات، خفض تكاليف قائمة المواد والعمالة مع تلبية أحدث معايير IEC 60269-6 وIEC 61439-2 متطلبات التجميعات الكهروضوئية بقدرة 1500 فولت تيار مستمر.
