ما الذي يجعل صندوق الدمج 1000 فولت تيار مستمر 1 في 1 من نوع المعزل ضروريًا

ما هو صندوق الموحد 1000V DC 1 في 1 نوع المعزل؟

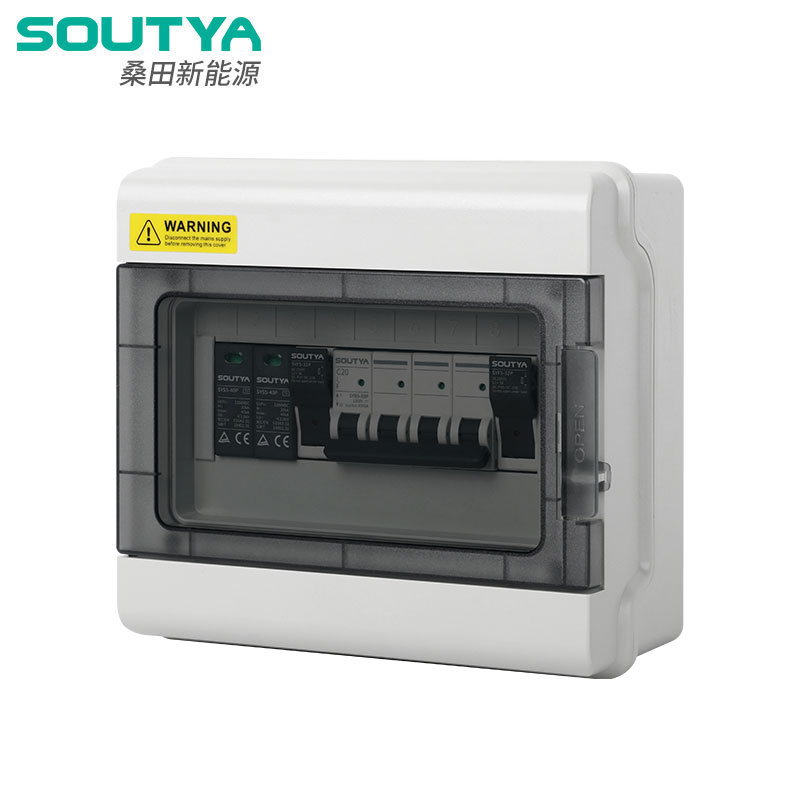

صندوق الدمج 1000 فولت تيار مستمر 1 في 1 نوع المعزل هو عبارة عن حاوية واقية تربط مدخل سلسلة كهروضوئية بدائرة إخراج واحدة. يحتوي على مفتاح عازل بتصنيف DC يسمح للمشغلين بفصل المجموعة الشمسية يدويًا عن العاكس أو وحدة التحكم بالشحن. تم تصنيف هذا الصندوق بـ 1000 فولت تيار مستمر، وهو مصمم خصيصًا للأنظمة الكهروضوئية التجارية الحديثة حيث تصل الفولتية الخيطية إلى 600 فولت، أو 800 فولت، أو 1000 فولت.

على عكس صناديق التجميع الأكبر حجمًا التي تدمج العديد من السلاسل، فإن هذا التصميم أحادي القناة يناسب الأنظمة الصغيرة، أو محولات السلسلة، أو كمجمع فرعي لقسم واحد من مصفوفة أكبر. يركز نوع المعزل على التبديل والعزل الآمن، وليس على التجميع الحالي.

لماذا يحتاج النظام الكهروضوئي أحادي السلسلة إلى هذا الصندوق؟

تتطلب كل سلسلة كهروضوئية وسيلة لفصلها من أجل الصيانة وإزالة الأخطاء وإيقاف التشغيل في حالات الطوارئ. مخصصصندوق توحيد تيار مستمر 1000 فولتمع مفتاح عازل يوفر نقطة واحدة آمنة حيث يمكن فتح دائرة التيار المستمر. وبدون ذلك، يجب على الفنيين الاعتماد على الفصل الداخلي للعاكس أو فصل الموصلات فعليًا، وكلاهما أقل أمانًا تحت الحمل.

تحتاج العديد من التركيبات أيضًا إلى حماية من التيار الزائد على شكل صمامات أو قواطع دائرة تيار مستمر داخل الصندوق. يمكن تكوين هذا النموذج بصمامات مناسبة لحماية الكابل والمعدات المتصلة من تيارات الدائرة القصيرة. يحافظ تنسيق 1-in/1-out على بساطة التصميم ويقلل التكلفة مع الاستمرار في تلبية المتطلبات الأساسية للعزل الآمن.

كيف يحمي مفتاح المعزل موظفي الصيانة؟

أقواس التيار المستمر مستمرة ويصعب إطفاؤها مقارنة بأقواس التيار المتردد التي تعبر الصفر بشكل طبيعي. يجب أن يوفر عازل التيار المستمر الصحيح فجوة هوائية إيجابية، وفتح اتصال سريع، وقمع القوس. الصندوق مجمع Soutya 1000V DC 1 في 1 من نوع المعزليستخدم مفتاحًا مصنّفًا لأحمال التيار المستمر، مما يضمن أنه عند فتح المقبض، تنقطع الدائرة بشكل نظيف ولا يمكن الحفاظ على القوس.

بالإضافة إلى ذلك، يكون العازل متشابكًا مع غطاء العلبة في بعض التصميمات، مما يمنع الباب من الفتح عندما يكون المفتاح في وضع "التشغيل". تعمل طبقة الحماية هذه على تقليل خطر التعرض لصدمة كهربائية أثناء الفحص أو الصيانة.

ما هي المشاريع التي تناسب تصنيف 1000V DC؟

أصبحت الأنظمة الشمسية ذات الفولتية المتسلسلة التي تزيد عن 500 فولت قياسية الآن. مطلوب صندوق تجميع تيار مستمر 1000 فولت في الأسطح التجارية، والمواقف، والمحطات الأرضية الصغيرة، وأنظمة التيار المستمر المقترنة بالتخزين حيث تعمل المصفوفة بجهد تيار مستمر عالي. يكون صندوق المعزل 1-in/1-out مفيدًا عندما تحتاج كل سلسلة كهروضوئية إلى قطع اتصال محلي قبل الدخول إلى الموحد المركزي أو العاكس.

يتم استخدامه أيضًا في تطبيقات تخزين البطاريات المقترنة بالتيار المستمر لعزل المدخلات الكهروضوئية عن ناقل التيار المستمر. يسمح عامل الشكل المدمج بالتركيب بالقرب من المصفوفة أو داخل غرفة كهربائية موجودة، مما يقلل من أطوال الكابلات وانخفاض الجهد.

ما الذي يجب على المهندسين التحقق منه قبل الطلب؟

عند اختيار صندوق تجميع 1000 فولت تيار مستمر، تحقق من المعلمات التالية:

• تصنيف الجهد العاصمة:يجب أن يكون ≥ أقصى جهد للنظام (على سبيل المثال، 1000 فولت).
• التصنيف الحالي:تطابق السلسلة الاسمية الحالية والتيار ماس كهربائى.
• خيارات الصمامات وSPD:تأكد من دمج الصمامات وأجهزة الحماية من زيادة التيار.
• درجة الحماية (تصنيف IP):حدد IP65 أو أعلى للتثبيت الخارجي.
• نوع المعزل:تأكد من أنه مفتاح تم اختباره بواسطة التيار المستمر وبقدرة كسر مناسبة.
• الشهادات:ابحث عن الامتثال للمواصفة IEC 62548 وIEC 61643-11 والمعايير المحلية ذات الصلة.

كيف تقوم Soutya ببناء صندوق التجميع هذا من أجل عمر خدمة طويل؟

سوتياتقوم بتصنيع صندوق الدمج 1000 فولت تيار مستمر مع غلاف معدني قوي أو بلاستيكي من الدرجة الهندسية يقاوم الأشعة فوق البنفسجية والتآكل والتأثير الميكانيكي. تم تصميم قضبان التوصيل النحاسية الداخلية وأطراف الأسلاك لتقليل توليد الحرارة عند التيار المقنن. يتم الحصول على عازل التيار المستمر من الشركات المصنعة للمفاتيح الكهربائية المعروفة ويتم اختباره لآلاف العمليات الميكانيكية.

كلسوتيايخضع صندوق التجميع لفحوصات الجودة الروتينية، بما في ذلك اختبار مقاومة العزل، وقياس مقاومة التلامس، واختبار تحمل الجهد. هذا التركيز على اتساق التصنيع هو السببسوتياتحظى المنتجات بثقة القائمين على التركيب ومقاولي EPC في مشاريع الطاقة الشمسية عبر مختلف المناخات.

ما هي المعايير التي تنطبق على هذا الجهاز؟

يجب على المهندسين الرجوع إلى المعايير التالية عند تحديد هذا المنتج:

• IEC 62548:2016 - المصفوفات الكهروضوئية - متطلبات التصميم، والتي تغطي أسلاك المصفوفة، وحماية التيار الزائد، ومعدات العزل.
• IEC 61643-11:2011 - أجهزة الحماية من زيادة الجهد المنخفض، تكون ذات صلة إذا كان صندوق الموحد يدمج DC SPD لحماية الصفيف الكهروضوئي من البرق والزيادات المفاجئة.

توفر هذه المعايير الأساس الفني لتركيب واختبار صناديق تجميع التيار المستمر في الأنظمة الكهروضوئية المتصلة بالشبكة والمستقلة.

مراجع

[1] اللجنة الكهروتقنية الدولية 62548:2016. المصفوفات الكهروضوئية – متطلبات التصميم [S]. 2016.

[2] اللجنة الكهروتقنية الدولية 61643-11:2011. أجهزة الحماية من زيادة الجهد المنخفض - الجزء 11: أجهزة SPD المتصلة بأنظمة الطاقة ذات الجهد المنخفض [S]. 2011.
