جهاز حماية من زيادة التيار بقوة 1500 فولت تيار مستمر

جهاز الحماية من زيادة التيار SYS5-40P 1500V DC، مقدم من شركة مقرها الصين الشركة المصنعة Zhejiang Soutya New Energy LLC، هي 500-1500 فولت تيار مباشر، فئة T2 SPD مع الحد الأقصى لتيار التفريغ 40 كيلو أمبير وحماية الجهد .25.2 كيلو فولت المستوى، الذي يتميز بفصل حراري آمن من الفشل وجهاز تحكم عن بعد للتغيير إشارة جهة الاتصال لتكامل SCADA، المصممة لتوفير مناعة ضد زيادة التيار المصفوفات الكهروضوئية على نطاق المرافق، وBESS المعبأة في حاويات، وشحن المركبات الكهربائية عالية الطاقة البنية التحتية.

سيناريوهات التطبيق

1. مزارع الطاقة الشمسية بقدرة 1500 فولت على نطاق المنفعة

داخل خزانة التيار المستمر التي تحتوي على محطات عاكسة بقدرة 3.3 ميجاوات، وSPD واحد لكل مدخل MPPT يحمي من البرق المباشر وغير المباشر. مستوى الحماية 5.2 كيلو فولت يلبي تنسيق العزل 6 كيلو فولت، بينما يتغذى مخرج الاتصال عن بعد محطة SCADA لرصد الطفرة المركزية.

2.BESS المعبأة في حاويات (2-5 ميجاوات في الساعة)

في الناقل العنقودي للبطارية 1200-1500 فولت، يتم تثبيت SPD على السكة بجانبه الصمامات. يتم قطع الاتصال الجاف بفصل الحرارة في أجهزة الكمبيوتر دائرة التوقف في حالات الطوارئ، تمنع المحول على الفور في حالة فشل SPD ومنع انتشار القوس.

محاور شحن فائقة السرعة 3.1500 فولت ≥360 كيلووات

كل من خزانة المقوم 1500 فولت وشاحنة تبديل البطارية 1000 فولت تكون الدائرة متوازية مع SPDs، مما يحد من الاندفاعات الأمامية شديدة الانحدار بمقدار 2 كيلو فولت / ميكروثانية قواطع عالية الطاقة وحماية وحدات IGBT 1700 فولت.

4.أنظمة التتبع الزراعية الكهروضوئية في التضاريس الجبلية

تعمل مغذيات محرك التتبع (1000 فولت) جنبًا إلى جنب مع سلاسل 1500 فولت لفترة طويلة المسافات؛ يمنع SPD، المثبت في صندوق وصلات التعقب، التسبب يتدفق من أداة التوصيل إلى الأوتار ويتجنب PID وصندوق الموحد انهيار العزل.

5. منصات التعزيز الكهروضوئية البحرية

في الجانب العلوي لوحة تجميع 1500 فولت تيار مستمر، أطراف نحاسية مطلية بالنيكل مع طلاء مضاد لرش الملح. يتم تحويل الإشارة عن بعد عبر الألياف الضوئية إلى مركز التحكم البري، مما يتيح حالة الاندفاع في الوقت الحقيقي مراقبة 40 كم من الشاطئ.

المعلمة التقنية

ملحوظة: يتم استخدام فئة T2 SPD بشكل أساسي في الخزانات الرئيسية الواردة أنظمة التوزيع.

جهاز ملحق

جهاز عزل الفشل

تم تجهيز جهاز الحماية من زيادة التيار بجهاز حماية عزل الفشل. عندما ينهار الحامي بسبب ارتفاع درجة الحرارة، يمكن لهذا الجهاز قم بفصله تلقائيًا من شبكة الطاقة مع توفير إشارة إشارة. عندما يعمل الحامي بشكل طبيعي، يظهر المؤشر تعرض النافذة اللون الأخضر؛ بعد عزل الفشل، تظهر النافذة باللون الأحمر.

جهاز إشارة إنذار عن بعد

يمكن تصنيع الحامي باستخدام جهات اتصال الإشارة عن بعد. هذا الجهاز يتضمن مجموعة من جهات الاتصال المفتوحة والمغلقة عادة. عندما يعمل الواقي بشكل طبيعي، ويتم تشغيل جهة الاتصال المغلقة عادةً. إذا تعطلت وحدة أو أكثر من وحدات الحماية، فسيتم التبديل من جهة الاتصال مغلق عادة لفتح عادة، وتنشيط جهة الاتصال المفتوحة عادة ل إرسال إشارة خطأ.

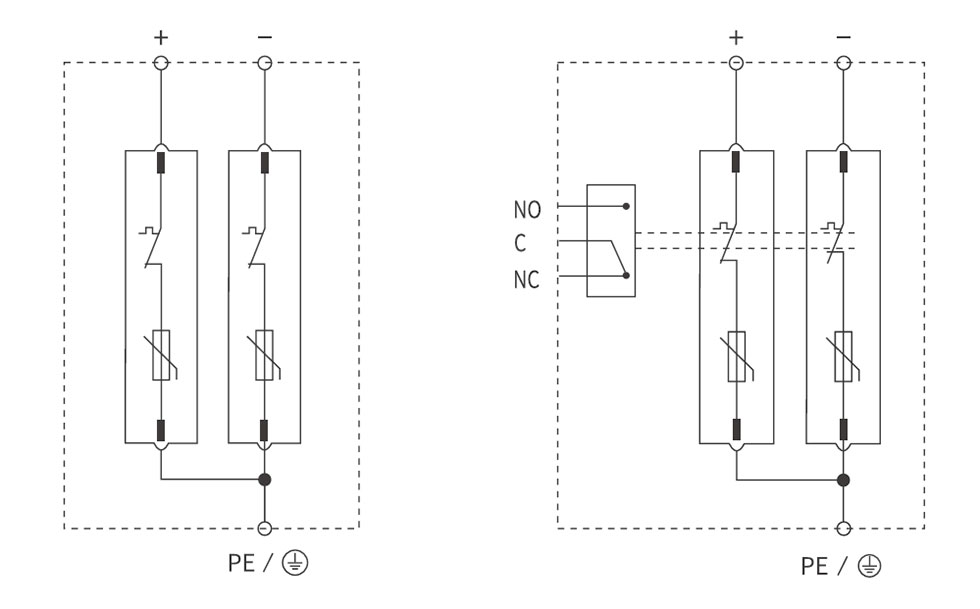

مخطط الأسلاك

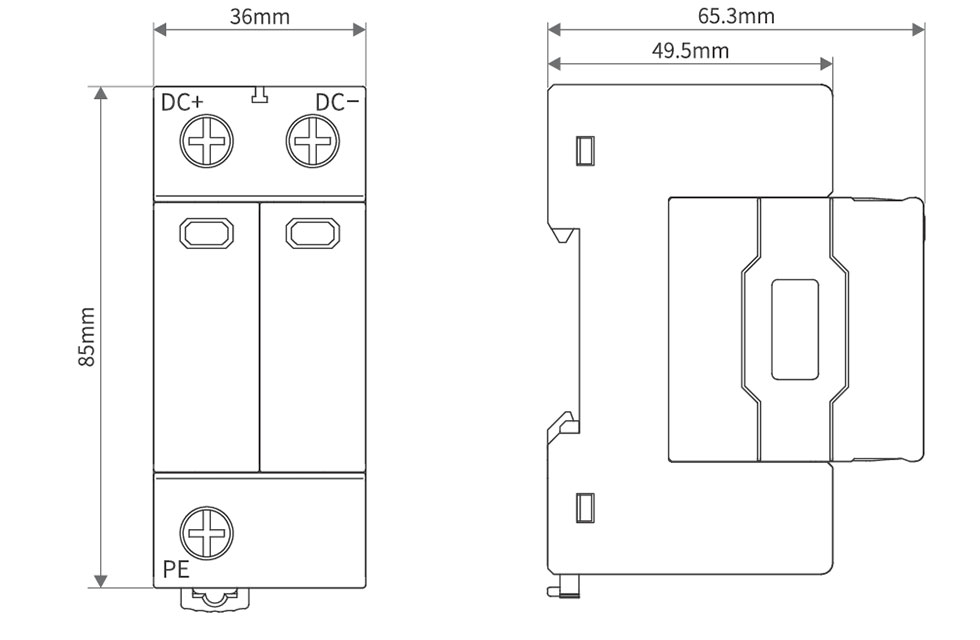

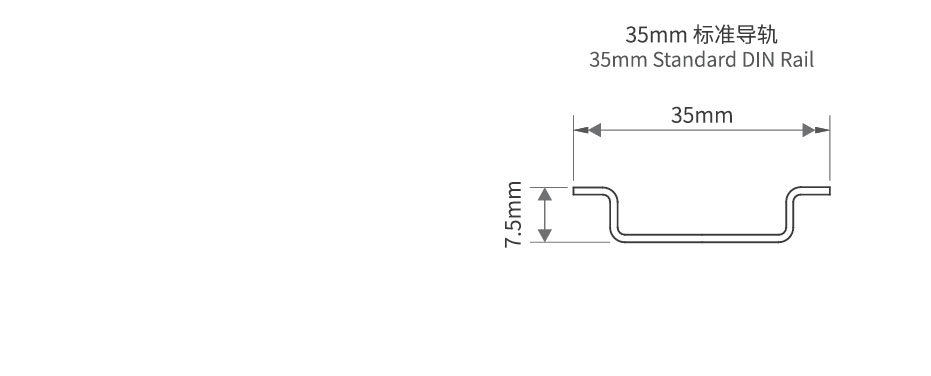

أبعاد المظهر والتركيب
