جهاز حماية من زيادة التيار بقوة 1000 فولت تيار مستمر

جهاز الحماية من زيادة التيار المستمر SYS5-40P 1000V DC، مقدم من شركة مقرها الصين الشركة المصنعة Zhejiang Soutya New Energy LLC، هي 500-1000 فولت تيار مستمر، فئة T2 SPD مع الحد الأقصى لتيار التفريغ 40 كيلو أمبير وحماية الجهد .93.9 كيلو فولت المستوى، المصمم لكبح البرق وتبديل العواصف في المناطق السكنية سلاسل كهروضوئية على الأسطح ومحطات طاقة شمسية صغيرة C&I وتخزين البطاريات المحلية أنظمة.

سيناريوهات التطبيق

1.السقف السكني الكهروضوئي

يتم تركيبها على جانب التيار المستمر من 5 إلى 20 كيلووات من محولات سلسلة أحادية أو ثلاثية الطور، انها المشابك المستحثة البرق وتبديل العابرين. حماية 3.9 كيلو فولت يضمن المستوى عزل سلسلة 600-800 فولت، في حين أن حاجز IP20 DIN يناسب السكن داخل لوحة التوزيع المحلية.

2. محطات الطاقة الشمسية الصغيرة ذات الأسطح المعدنية C&I

في أنظمة 20-60 كيلوواط، يتم تثبيت SPD واحد لكل سلسلتين في السلسلة صندوق الموحد. اتصالات الإشارة عن بعد متوازية وموصولة بسلك منفذ RS-485 الخاص بالعاكس، يرسل إنذارات "فشل SPD" إلى هاتف المالك المحمول التطبيق وقطع عمليات التفتيش في الموقع.

3. وحدات البطاريات الكهروضوئية الهجينة المنزلية

بين مجموعة البطاريات 48 فولت/51.2 فولت وناقل التيار المستمر بقدرة 600 فولت لجهاز الكل في واحد العاكس، يمنع SPD تحويل الزيادات الناتجة عن بطارية DC-DC مراحل من الانعكاس إلى الوحدات الكهروضوئية.

4. شواحن التيار المستمر المجتمعية ≥80 كيلووات

في ناقل التيار المستمر بقدرة 750 فولت الذي يغذي وحدات الطاقة، يقوم SPD بقمع الانحناء الزيادات المفاجئة الناجمة عن دورات التوصيل/الفصل المتكررة، تحمي SiC الداخلي MOSFET وأجهزة استشعار القاعة.

5. تحديث الطاقة الشمسية لأبراج الاتصالات

يشترك الحمل –48 فولت في نفس شبكة التأريض مع ناقل كهروضوئي 800 فولت؛ الحزب الاشتراكي الديمقراطي يوقف انتقال البرق عبر كابلات التغذية إلى ملجأ الطاقة، الحفاظ على BBU ومعدات النقل على الهواء.

المعلمة التقنية

ملحوظة: يتم استخدام فئة T2 SPD بشكل أساسي في الخزانات الرئيسية الواردة لأنظمة التوزيع.

جهاز ملحق

جهاز عزل الفشل

تم تجهيز جهاز الحماية من زيادة التيار بجهاز حماية عزل الفشل. عندما ينهار الحامي بسبب ارتفاع درجة الحرارة، يمكن لهذا الجهاز فصله تلقائيًا عن شبكة الطاقة مع توفير إشارة إشارة. عندما يعمل الواقي بشكل طبيعي، تظهر نافذة المؤشر باللون الأخضر؛ بعد عزل الفشل، تظهر النافذة باللون الأحمر.

جهاز إشارة إنذار عن بعد

يمكن تصنيع الحامي باستخدام جهات اتصال الإشارة عن بعد. يتضمن هذا الجهاز مجموعة من جهات الاتصال المفتوحة والمغلقة عادة. عندما يعمل الحامي بشكل طبيعي، يتم تشغيل جهة الاتصال المغلقة عادة. إذا تعطلت وحدة أو أكثر من وحدات الحماية، فسوف تتحول جهة الاتصال من مغلقة بشكل طبيعي إلى مفتوحة بشكل طبيعي، مما يؤدي إلى تنشيط جهة الاتصال المفتوحة عادة لإرسال إشارة خطأ.

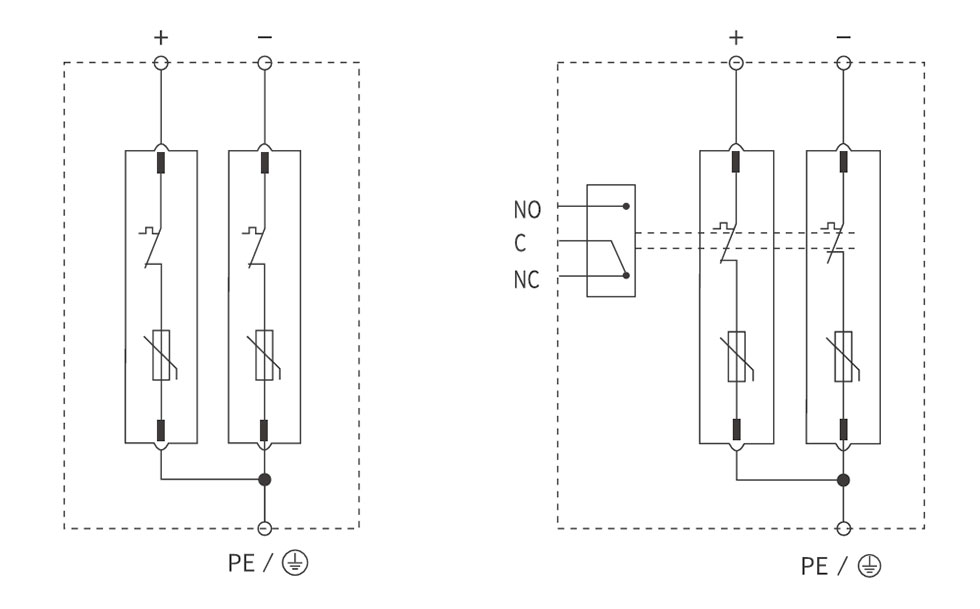

مخطط الأسلاك

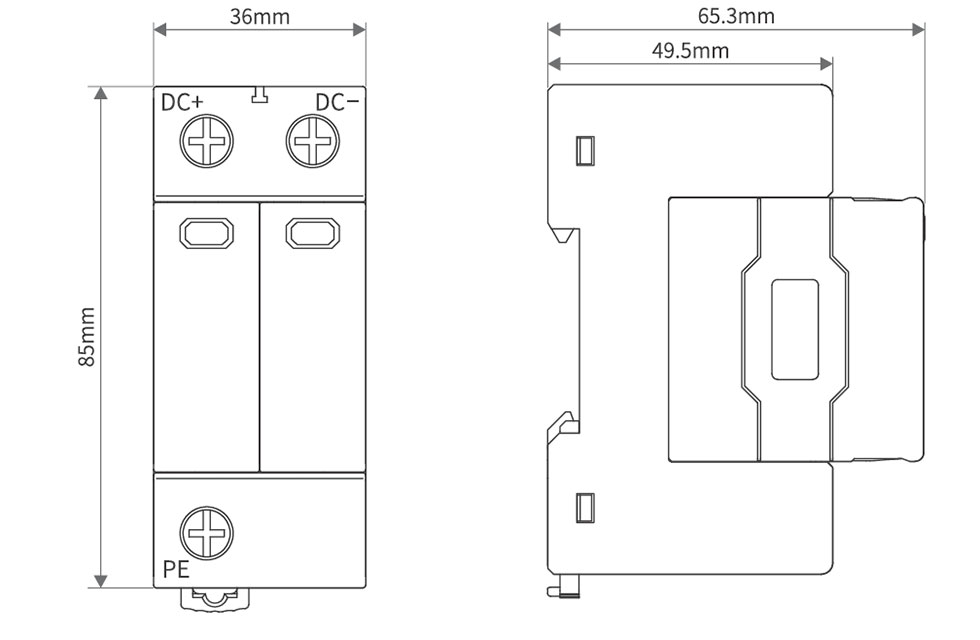

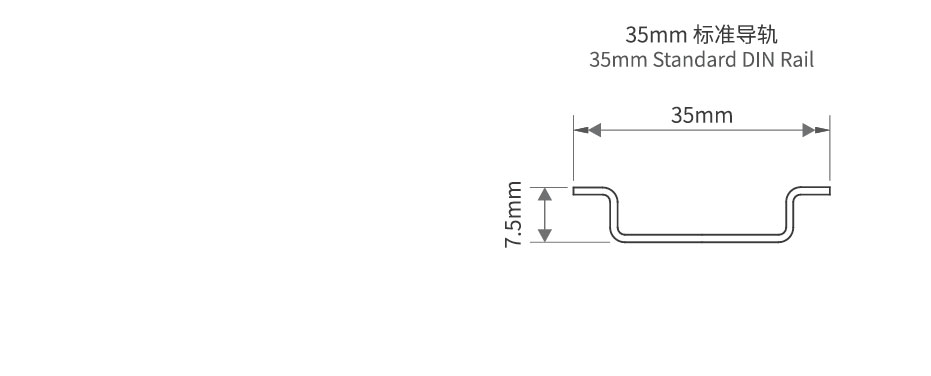

أبعاد المظهر والتركيب
