صندوق مشترك 1000 فولت تيار مستمر 3 في 1 نوع المعزل

تم تصميم صندوق الدمج 1000V DC 3 In 1 Out Isolator، الذي توفره الشركة المصنعة الصينية Zhejiang Soutya New Energy LLC، للأنظمة الكهروضوئية، مما يوفر الحماية من زيادة التيار، وحماية العزل، وحماية التسرب، وحماية التأريض على جانب التيار المستمر للمنشآت الشمسية.
◀ التكوين: 1 واقي من التيار المستمر؛ 6 أصحاب الصمامات العاصمة. 1 مفتاح عازل تيار مستمر من نوع القفص

إرسال استفسار

وصف المنتج

صندوق الموحد 1000 فولت تيار مستمر 3 في 1 نوع المعزل، المقدم من الصين الشركة المصنعة Zhejiang Soutya New Energy LLC، عبارة عن مجمع للطاقة الكهروضوئية بقدرة 1000 فولت موجود في حاوية كمبيوتر مقاومة للحريق مع حماية IP66 على المدى الطويل المتانة في الهواء الطلق.

يدمج بداخله جهازًا واحدًا للحماية من زيادة التيار المستمر وستة حاملات لصمامات التيار المستمر و مفتاح عازل للتيار المستمر من نوع القفص، مما يوفر منع التيار الزائد والتيار الزائد وظائف الحماية والعزل اليدوي الآمن/التسرب/التأريض الأنظمة الكهروضوئية ثلاثية السلسلة.

المعلمة التقنية

إعدادات
تيار مستمر SPD * 1 قطعة	فيوز تيار مستمر * 6 قطع	مفتاح عازل تيار مستمر * قطعة واحدة
SYS5-40P/2P	SYF5-32P	سيدسك-32
◀ الحد الأقصى لجهد العمل: 1500 فولت تيار مستمر	◀ مع مؤشر مضاء لحالة الصمامات الواضحة تحديد الهوية	◀ جهد العزل المقدر: 1500 فولت تيار مستمر
◀ معيار الامتثال: IEC/EN 61643-31	◀ جهد التشغيل المقدر: 1000 فولت تيار مستمر	◀ التصنيف الحالي: 32 أمبير
◀ الحد الأقصى لتيار التفريغ: 40 كيلو أمبير	◀ مواصفات وصلة المصهر: 10 × 38 مم، 16 أمبير

تحديد	3 مدخل / 1 مخرج، 1000 فولت تيار مستمر (التكوين 1)
مدخل	3-دائرة
الإخراج	1-دائرة
الجهد الأقصى	1000 فولت
الحد الأقصى لتيار الدائرة القصيرة للتيار المستمر (الإدخال)	16A (قابلة للاستبدال)
الحد الأقصى لتيار الإخراج	32A
معلمات صندوق التوزيع
مادة	الكمبيوتر + ABS
تصنيف حماية الدخول (IP).	IP66
تصنيف الحماية من الصدمات (IK)	IK09
الأبعاد (الطول × العرض × الارتفاع)	جي إن بي F01-12؛ الطول 270 * العرض 220 * الارتفاع 102 ملم
منفذ إدخال الكابل	PG09 وصلة الكابل، 2.5 - 16 مم2
منفذ إخراج الكابل	PG21، 2.5 - 16 ملم2
بيئة
درجة حرارة التشغيل	-20 درجة مئوية - +60 درجة مئوية
رطوبة	99%
ارتفاع	2000 م
طريقة التركيب	مثبت على الحائط

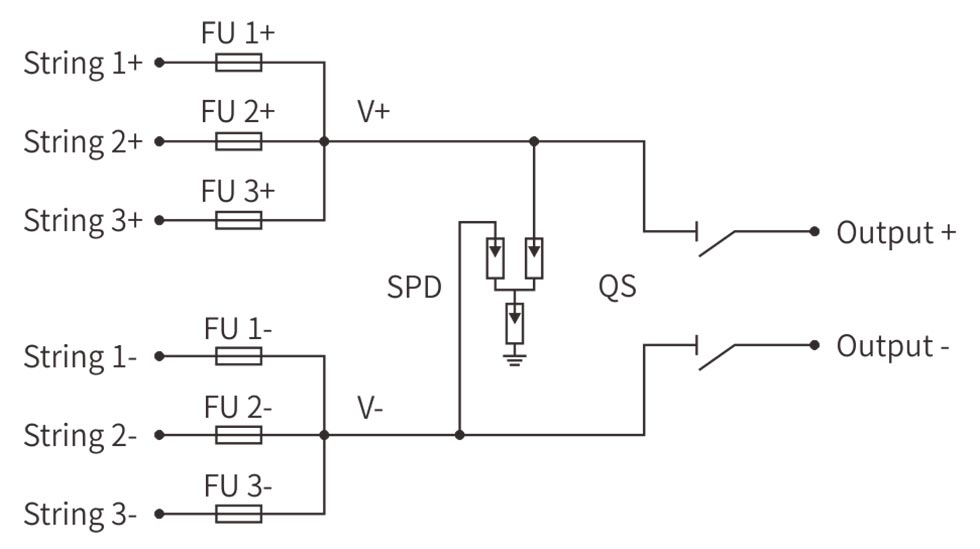

مخطط الأسلاك

1000V DC Combiner Box 3 In 1 Out Isolator type

سيناريوهات التطبيق

1.أنظمة الأسطح التجارية متوسطة الحجم

مناسبة لمراكز التسوق ومباني المصانع والمراكز التجارية ثلاثة تكوينات سلسلة PV. يوفر المعزل من نوع القفص موثوقًا به يتم قطع الاتصال يدويًا للصيانة، بينما تضمن ستة صمامات للتيار المستمر الفردية حماية السلسلة.

2. تطبيقات الطاقة الشمسية في المصانع الصناعية

مثالية لمرافق التصنيع والمجمعات الصناعية التي تتطلب ثلاثة كهروضوئية مدخلات السلسلة. يتعامل مفتاح المعزل للخدمة الشاقة مع التشغيل المتكرر دورات، ونظام الحماية الشامل يضمن سلامة المعدات في البيئات الصناعية.

3. محطات الطاقة الزراعية

مثالية للمشاريع الكهروضوئية الزراعية واسعة النطاق مثل أنظمة الري وإمدادات الطاقة الزراعية. تصنيف الحماية IP66 يقاوم البيئات الريفية القاسية مع الحفاظ على الأداء الموثوق به.

4. مشاريع الطاقة الشمسية على نطاق المرافق

مصممة لمزارع الطاقة الشمسية الصغيرة الحجم ذات الثلاث سلاسل التكوينات. يمنع جهاز الحماية من زيادة التيار أضرار الصواعق، و يتيح مفتاح العزل عمليات صيانة آمنة.

5. أنظمة الطاقة للمنطقة النائية

ضروري لمحطات الاتصالات عن بعد وأنظمة الطاقة خارج الشبكة. يضمن البناء القوي المتانة في الظروف الجوية القاسية، بينما تضمن مجموعة الحماية الكاملة موثوقية النظام.
