صندوق موحد 1000 فولت تيار مستمر 2 في 1 نوع المعزل

صندوق الدمج 1000V DC 2 In 1 Out Isolator، المقدم من الصين الشركة المصنعة Zhejiang Soutya New Energy LLC، عبارة عن خلية كهروضوئية بقدرة 1000 فولت تيار مستمر وحدة التجميع مصممة للظروف القاسية على الأسطح والميدان. ال غلاف من البولي كربونات المثبت بالأشعة فوق البنفسجية يحمل ختم IP65 لمنع الغبار والغبار المطر الدافع، في حين أن عازل تيار مستمر دوار من نوع القفص يتم تشغيله من الأمام يوفر عزلًا مرئيًا للكسر من أجل سلامة القفل/الخروج. داخليا، يتم دمج سلسلتين PV بشكل فردي من خلال أربعة حاملات لصمامات التيار المستمر (اثنان لكل سلسلة)، ومشابك جهاز الحماية من زيادة التيار المستمر (SPD) من الدرجة الثانية عابرين البرق. قضبان توصيل إيجابية وسلبية وPE موصلة بالمصنع يحافظ على استمرارية التأريض التي يمكن الاعتماد عليها، مما يجعل الصندوق ضروريًا مركز العزل اليدوي والترابط المتساوي للصفائف الفرعية الصغيرة حتى 2 × 15 مدخل.

المعلمة التقنية

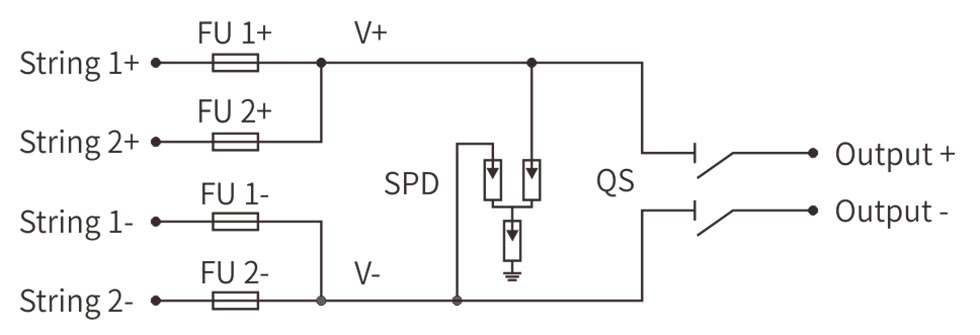

مخطط الأسلاك

سيناريوهات التطبيق

1.توحيد السلسلة الكهروضوئية – صفائف صغيرة على السطح

يتم تثبيت الصندوق أسفل الوحدات أو على جدران المتراس، ويدمج سلسلتين كهروضوئيتين في تغذية واحدة 1000 فولت تيار مستمر. يتم إعطاء أربعة حاملي فتيل (اثنان لكل سلسلة). حماية من التيار الزائد للسلسلة الفردية، بينما يتم تثبيت مشابك SPD من الدرجة الثانية العواصف الناجمة عن البرق القريب. دوارة من نوع القفص تعمل من الأمام يوفر العازل قفلًا مرئيًا للكسر، مما يسمح بصيانة العاكس بشكل آمن دون التعرض للسقف.

2. مغذيات العاصمة الزراعية – أنظمة الري والثروة الحيوانية

يتم تركيب الوحدة على الحائط في بيوت المضخات أو الغرف العلوية في الحظائر، وتزود بالطاقة الشمسية DC للمضخات ومعدات الحلب بدون فرشاة. ختم IP65 لا يشمل الحبوب الغبار ومياه الغسيل ذات الضغط العالي، ويتيح العازل للمزارعين الانكسار كلا القطبين على الفور قبل فحص المعدات الموسمية أو استبدال الحزام.

3. ملاجئ الاتصالات عن بعد - قوة الاتصالات الحرجة

يتم وضع المجمّع داخل مجمعات البرج، ويقوم بتغذية قضبان التوصيل DC بهذه الطاقة رؤوس الراديو وبنوك البطاريات. يعمل SPD على حماية إلكترونيات الترددات اللاسلكية الحساسة ضد الجهد الزائد العابر، بينما يعمل المعزل كمحلي قطع الاتصال للفنيين الذين يقومون بقياسات تأريض البرج أو مقايضات المعدل.

4.المصفوفات العنقودية السكنية – الفروع الكهروضوئية للشقق السكنية

يتم تركيبها داخل خزانات العدادات أو دعامات العلية، العلبة يدمج سلسلتين وحدة لعاكس مشترك. مثبطات الحريق يعمل البولي كربونات والصمامات على مستوى السلسلة على تعزيز السلامة في المباني المأهولة بالسكان، ويمنح المعزل المستجيبين للطوارئ نقطة واحدة محددة عزل جانب التيار المستمر أثناء حدوث حريق.

5. عقد الشبكة الصغيرة الصناعية – دوائر النسخ الاحتياطي وحلقات الذروة

مثبتة على شفة على مزلجات تربط بين الطاقة الكهروضوئية وشواحن الرافعة الشوكية أو رفوف PLC، يتعامل الصندوق مع 15 كيلو واط من مدخلات الطاقة الشمسية. تتطابق قدرة السلسلة المزدوجة ملفات تعريف الطلب على الحلاقة في أوقات الذروة، وSPD المنسق + المعزل ثنائي القطب حماية محركات الأقراص الحساسة من كل من مسامير الشبكة وتخفيف العاكس الضوضاء.
