صندوق موحد 1000 فولت تيار مستمر 3 في 1 خارج نوع MCB

إن صندوق التجميع DC 500/1000V 3 In 1 Out MCB، الذي تم تصنيعه بواسطة Zhejiang Soutya New Energy LLC، عبارة عن حاوية حاصلة على تصنيف IP66 مصممة خصيصًا للأنظمة الكهروضوئية ذات 3 سلاسل. توفر وحدة الدمج القوية هذه حماية شاملة من زيادة التيار وحماية من الحمل الزائد على جانب التيار المستمر للمنشآت الشمسية.
يتضمن التكوين: 1 جهاز حماية من زيادة التيار المستمر (SPD)، و6 حاملات منصهرات للتيار المستمر (2 لكل سلسلة للحماية الفردية)، و1 قاطع دائرة مصغر للتيار المستمر (MCB).

إرسال استفسار

وصف المنتج

صندوق الدمج 500/1000 فولت تيار مستمر 3 في 1 خارج MCB، تم تصنيعه بواسطة Zhejiang Soutya New Energy LLC، عبارة عن وحدة مجمعة للطاقة الكهروضوئية بقدرة 1000 فولت تيار مستمر على وجه التحديد مصممة للأنظمة الكهروضوئية ذات 3 سلاسل. يتميز بجهاز كمبيوتر مقاوم للحريق مع حماية IP66، تضمن الوحدة متانة استثنائية و أداء موثوق به في البيئات الخارجية الصعبة.

يدمج هذا الموحد القوي مكونات السلامة الأساسية بما في ذلك DC واحد جهاز الحماية من زيادة التيار (SPD)، ستة حاملات لصمامات التيار المستمر (توفر فردًا حماية لكل من السلاسل الثلاثة)، ودائرة مصغرة واحدة للتيار المستمر الكسارة (MCB). تم تصميمه لتطبيقات الطاقة الشمسية متوسطة الحجم حماية شاملة من زيادة التيار وحماية من التحميل الزائد على جانب التيار المستمر المنشآت الشمسية.

يتيح التكوين الاتصال المتوازي لثلاث سلاسل كهروضوئية أثناء ذلك الحفاظ على حماية مخصصة لكل سلسلة من خلال الصهر المنفصل. يوفر MCB تحكمًا مركزيًا في الدائرة وفصلًا مريحًا القدرة على عمليات الصيانة، مما يجعل هذه الوحدة الحل الأمثل للأنظمة الكهروضوئية التي تتطلب حماية كهربائية معززة و المرونة التشغيلية لثلاثة تكوينات سلسلة.

المعلمة التقنية

إعدادات
تيار مستمر SPD * 1 قطعة	حامل فيوز تيار مستمر * 6 قطع	تيار مستمر MCB * 1 قطعة
SYS5-40P/2P	SYF5-32P	SYB5-80P/4P
◀ الحد الأقصى لجهد العمل: 1500 فولت تيار مستمر	◀ مع مؤشر مضاء لحالة الصمامات الواضحة تحديد الهوية	◀ حماية من الحمل الزائد وقصر الدائرة
◀ معيار الامتثال: IEC/EN 61643-31	◀ جهد التشغيل المقدر: 1000 فولت تيار مستمر	◀ حماية غير مستقطبة وثنائية الاتجاه للتبسيط الأسلاك
◀ الحد الأقصى لتيار التفريغ: 40 كيلو أمبير	◀ مواصفات وصلة المصهر: 10 × 38 مم، 20 أمبير	◀ معايير الامتثال: IEC/EN 60947-2

تحديد	3 مدخلات / 1 مخرجات، 500 فولت تيار مستمر/1000 فولت تيار مستمر (التكوين 2)
مدخل	3-دائرة
الإخراج	1-دائرة
الجهد الأقصى	500 فولت	1000 فولت
الحد الأقصى لتيار الدائرة القصيرة للتيار المستمر (الإدخال)	16 أ	16 أ
الحد الأقصى لتيار الإخراج	63A	40 أ
معلمات صندوق التوزيع
مادة	الكمبيوتر + ABS
تصنيف حماية الدخول (IP).	IP66
تصنيف الحماية من الصدمات (IK)	IK09
الأبعاد (الطول × العرض × الارتفاع)	جي إن بي F01-12؛ الطول 270 * العرض 220 * الارتفاع 102 ملم
منفذ إدخال الكابل	PG09، 2.5 - 16 ملم2
منفذ إخراج الكابل	PG21، 2.5 - 16 ملم2
بيئة
درجة حرارة التشغيل	-20 درجة مئوية - +60 درجة مئوية
رطوبة	99%
ارتفاع	2000 م
طريقة التركيب	مثبت على الحائط

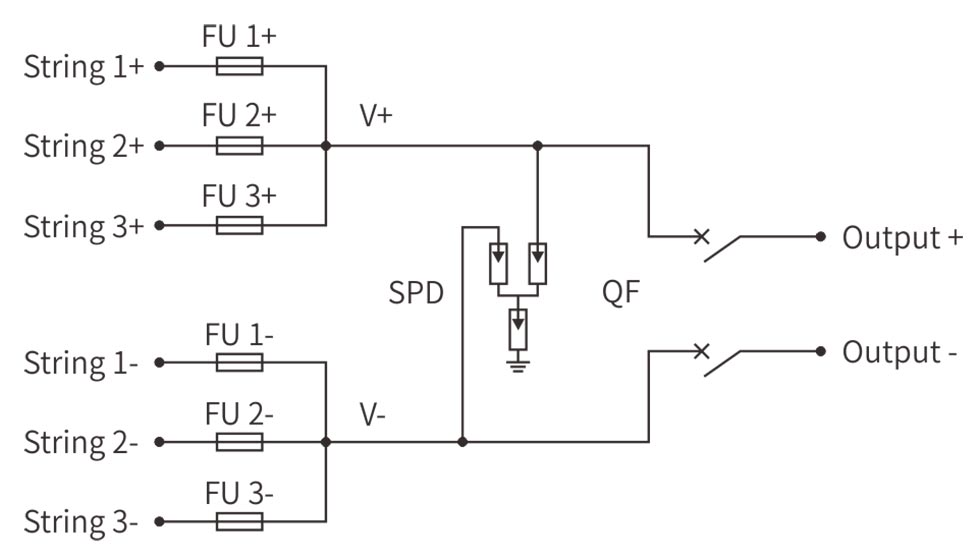

مخطط الأسلاك

1000V DC Combiner Box 3 In 1 Out MCB type

سيناريوهات التطبيق

1.أنظمة الأسطح التجارية متوسطة الحجم

مثالية لمراكز التسوق والمصانع متوسطة الحجم والمباني التجارية تتطلب ثلاثة مدخلات سلسلة PV. تضمن الصمامات الستة (2 لكل سلسلة). حماية سلسلة فردية، بينما يوفر MCB تحكمًا مركزيًا و قطع الاتصال الآمن لعمليات الصيانة.

2. تطبيقات الطاقة الشمسية الزراعية والصناعية

مناسبة للمنشآت الزراعية الكبيرة والمرافق الصناعية تشغيل شبكات الري ومعدات المعالجة وأنظمة التخزين. ال تدعم سعة 3 سلاسل متطلبات الطاقة الأعلى مع الحفاظ عليها حماية موثوقة من زيادة التيار والحمل الزائد.

3. مشاريع الطاقة الشمسية الصغيرة الحجم

مثالية للحدائق الشمسية المجتمعية والمنشآت الصغيرة الحجم حيث تحتاج ثلاث سلاسل PV إلى الدمج. يضمن غلاف IP66 القوي مقاومة الطقس، ونظام الحماية الشامل يحافظ على الشبكة موثوقية الاتصال.

4. الاتصالات ومحطات الطاقة عن بعد

ضروري لمحطات قاعدة الاتصالات الأكبر حجمًا والطاقة عن بعد التطبيقات التي تتطلب قدرة معززة. التكوين ثلاثي السلاسل يوفر طاقة كافية للتشغيل الممتد لمعدات الاتصالات و أنظمة المراقبة.

5. المنشآت التعليمية والمؤسسية

مناسب للمدارس والجامعات والمباني الحكومية المنفذة مشاريع الطاقة الشمسية متوسطة الحجم. ميزات السلامة بما في ذلك السلسلة الفردية الصهر وحماية قاطع الدائرة الرئيسية يجعلها مناسبة للجمهور بيئات الوصول.

Zhejiang Soutya New Energy LLC
