مفتاح عزل التيار المستمر الخارجي

يوفر مفتاح عازل التيار المستمر الخارجي SYDSE-32، الذي توفره شركة Zhejiang Soutya New Energy LLC ومقرها الصين، عزلًا آمنًا لدوائر DC 300-1500 فولت حتى 32 أمبير في التركيبات الكهروضوئية وتخزين الطاقة وشحن المركبات الكهربائية.
◀ المستوى العام لحماية الماكينة هو IP66.
◀ اتصال دوار بتصميم ذاتي التنظيف، يتميز بعمر خدمة طويل.
◀ موصلات MC4 تجعل الأسلاك أكثر ملاءمة.
◀ يتم تطبيقه في جانب التيار المستمر للأنظمة الكهروضوئية الموزعة

إرسال استفسار

وصف المنتج

مفتاح عازل التيار المستمر الخارجي SYDSE-32، الذي توفره الشركة المصنعة في الصين Zhejiang Soutya New Energy LLC، هو 300-1500 فولت تيار مستمر، 32 أمبير غير مستقطب مفتاح دوار يتميز بفجوة تلامس 8 مم ودوران مزدوج الكسر اتصالات لانقراض القوس السريع. تم تصميمه للحصول على دليل موثوق به العزل في صناديق تجميع الطاقة الكهروضوئية، وسلاسل البطاريات، وأنظمة تخزين الطاقة.

مميزة

غير قطبية
حماية IP66
قوس قصير
مادة مثبطة للهب
اتصال دوار مع تصميم التنظيف الذاتي

سيناريوهات التطبيق

1. صناديق توحيد سلسلة PV

يتم تركيب المعزل بين السلاسل الواردة وحافلة DC يقوم المثبتون بنقطة انقطاع مرئية وقابلة للقفل لصيانة السلسلة بشكل آمن أو الاغلاق السريع خلال ظروف الخطأ.

2. رفوف تخزين طاقة البطارية

يتم وضعها على الأرجل الإيجابية والسلبية لكل مجموعة، مما يسمح للفنيين لعزل رفوف البطاريات الفردية دون إغلاق البنك بأكمله، دعم خدمة التبديل السريع وبروتوكولات السلامة من الحرائق.

3. زلاجات ESS في حاويات

يستخدم كفصل يدوي للتيار المستمر على الجدار الخارجي للانزلاق، IP66 يتحمل الغلاف الغسيل والغبار بينما تلبي فجوة الاتصال مقاس 8 مم متطلبات عزل 1500 فولت للمواصفة NEC 690.35 وIEC 60364-5-53.

4.EV خزائن الشحن السريع

يعمل التصميم ثنائي الاتجاه غير المستقطب على مقاطعة التيار المستمر بقوة 800-1000 فولت بأمان الربط بين وحدة الشاحن وحزمة البطارية، مما يتيح التوقف في حالات الطوارئ أو استبدال الوحدة دون تلف القوس.

5.العاكسات التجارية على السطح

يتم تركيب المقبض الدوار مباشرة أسفل العاكس، ويمكن قفله وضع إيقاف التشغيل للقفل/الخروج أثناء استبدال العاكس أو خدمة أعطال القوس الكهربائي، مما يلغي الحاجة إلى الصعود إلى مجمع حافة السقف مربع.

المعلمة التقنية

رقم الموديل		سيدسك-32
تصنيف الجهد العزل	في دي سي	1500
تيار التسخين التقليدي	A	32
النبض المقنن يتحمل الجهد	في دي سي	8000
تم تصنيف Icw على أنه يتحمل التيار لفترة قصيرة	A	780
تصنيف قدرة ماس كهربائى	A	1200
مقاومة الاتصال	مΩ	≥3
مقاومة العزل	مΩ	≥50
أقصى مساحة للكابل (بما في ذلك وصلة العبور)
سلك واحد أو قياسي	مم²	4-10
عزم الدوران
وحدة تبديل الأسلاك الطرفية M⁴عزم تشديد المسمار		1.2-1.8
تبديل موضع المقبض		12:00 تشغيل، 9:00 إيقاف
الحياة الميكانيكية		10000
الحياة الكهربائية، تردد التشغيل		300 مرة/200 مرة/ساعة
الحياة الكهربائية، تردد التشغيل		300 مرة/200 مرة/ساعة
أقطاب العاصمة		2 、 4
مسافة الاتصال (مسافة القطبين)	مم	8
درجة حرارة التشغيل	℃	-40 إلى +85
درجة حرارة التخزين	℃	-40 إلى +85
مستوى التلوث		3
فئة الجهد الزائد		Ⅲ
درجة IP مع صندوق مقاوم للماء		IP66 شمال غرب

معلمات الأسلاك

نموذج	خيط	القطب	(فئة الاستخدام)DC-PV1DC-PV2IEC/EN60947GB/T14048.3
			300 فولت		600 فولت		800 فولت		1000 فولت		1500 فولت
			بف1	بف2	بف1	بف2	بف1	بف2	بف1	بف2	بف1	بف2
سيدس-32/2/32	1	2	32	32	32	32	32	16	16	9	13	9
سيدس-32/4/32	2	4	32	32	32	32	32	16	16	9	13	9
سيدس-32/4S/32	1	4	32	32	32	32	32	32	32	32	32	32
سيدس-32/4ب/32	1	4	32	32	32	32	32	32	32	32	32	32
سيدس-32/4T/32	1	4	32	32	32	32	32	32	32	32	32	32

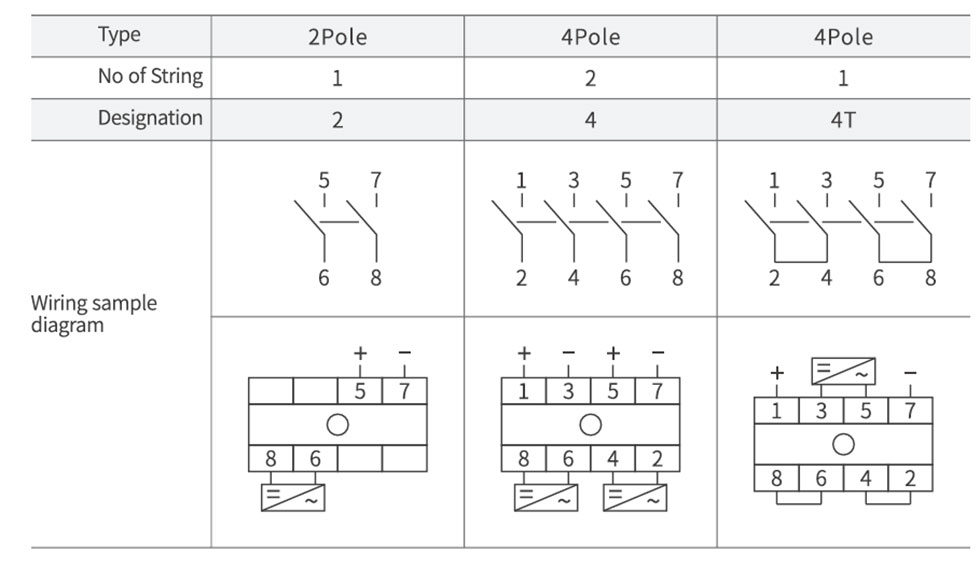

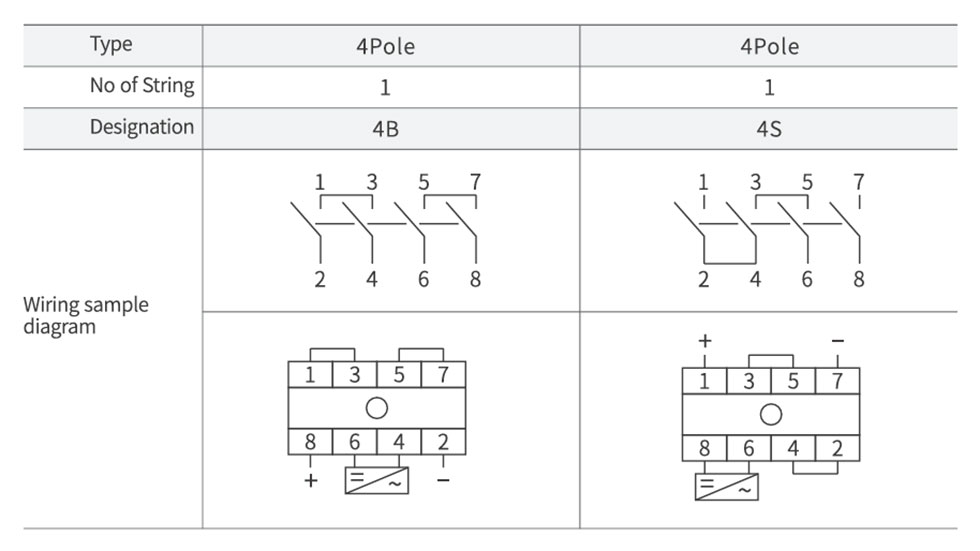

مخطط ويرينج

External DC Isolator Switch

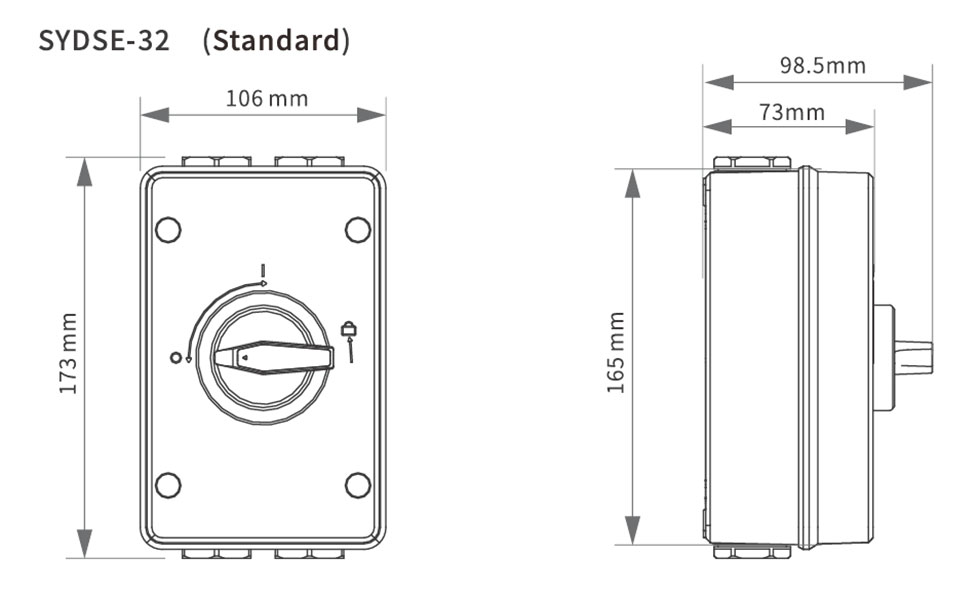

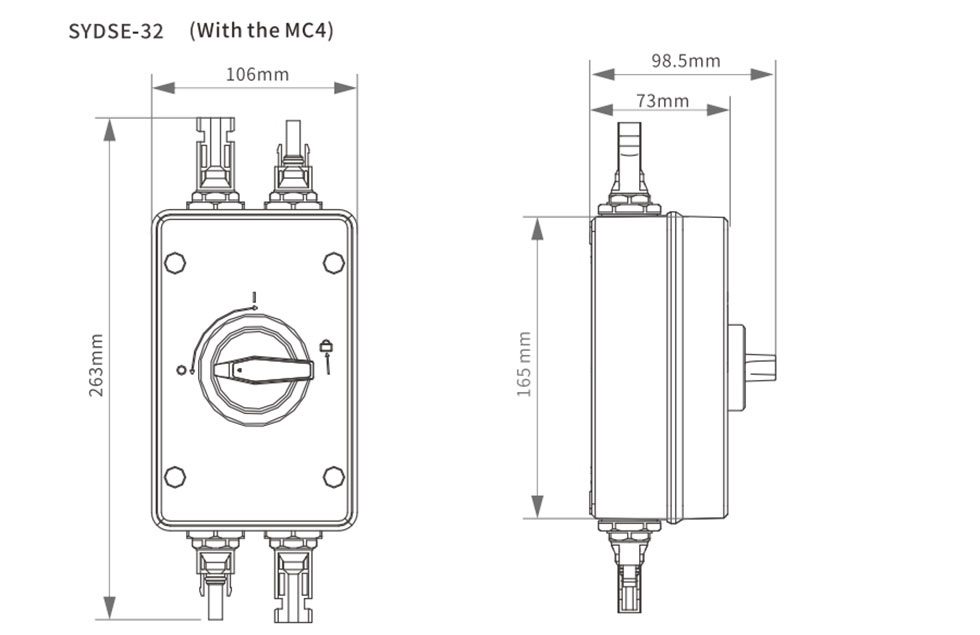

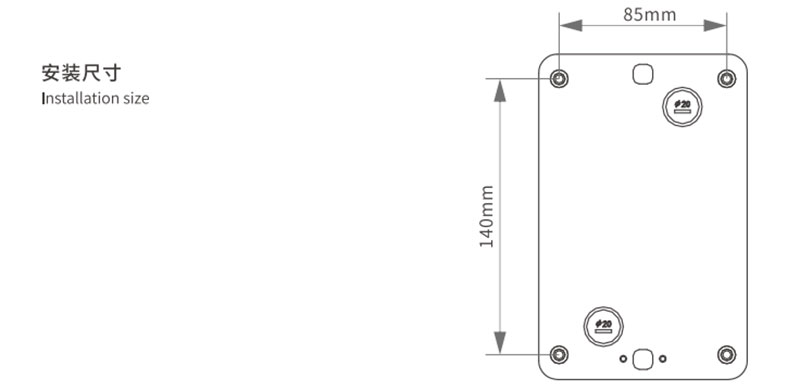

أبعاد المظهر والتركيب

External DC Isolator Switch
