مفتاح عازل من نوع سحب التيار المستمر

يوفر المحول العازل من نوع السحب SYDSC-32 DC، الذي توفره شركة Zhejiang Soutya New Energy LLC ومقرها الصين، قدرة تحويل تبلغ 1500 فولت تيار مستمر و32 أمبير مع تصنيف مقاوم للدوائر القصيرة يبلغ 1200 أمبير لصناديق تجميع الطاقة الشمسية وأنظمة توزيع التيار المستمر.
◀ هيكل مدمج وتصميم معياري. يتم ترتيب كل دائرة بشكل مستقل على طبقة منفصلة، مما يضمن قدرًا أكبر من الأمان.
◀ وصلة دوارة مزدوجة الاتصال مع تصميم التنظيف الذاتي، مما يطيل عمر المنتج.
◀ أسلاك على شكل نفق، توفر المرونة والراحة.
◀ قدرة قوية على التكيف مع البيئة، قادرة على العمل بشكل موثوق في نطاق درجات الحرارة من -40 إلى 85 درجة مئوية.
◀ يتم تطبيقه في صناديق التجميع الكهروضوئية والأنظمة المتصلة بالشبكة الكهروضوئية.

إرسال استفسار

وصف المنتج

مفتاح المعزل من نوع السحب SYDSC-32 DC، الذي توفره الشركة المصنعة في الصين Zhejiang Soutya New Energy LLC، عبارة عن عازل دوار بقدرة 1500 فولت تيار مستمر و32 أمبير تتميز بجهات اتصال دوارة ذات كسر مزدوج تضمن انقراض القوس السريع وموثوقية عالية. مع تصنيف 1200 أمبير لمقاومة الدائرة القصيرة و8 فجوة الاتصال مم، وهي مصممة لعزل الدائرة بشكل آمن في مجمع الطاقة الشمسية الصناديق وسلاسل البطاريات وأنظمة تخزين الطاقة.

مميزة

اتصال دوار مزدوج الاتصال
حماية IP66
غير قطبية
قوس قصير
مادة مثبطة للهب

سيناريوهات التطبيق

1.صناديق الجمع بين PV

يتم تركيب المقبض الدوار بين الأوتار والعاكس في وقت واحد يفصل الموصلات الإيجابية والسلبية. الاتصالات الفاصلة المزدوجة توفير عزل خالٍ من القوس بقوة 1500 فولت تيار مستمر ومنح القائمين على التركيب فترة راحة مرئية اللازمة للصيانة الآمنة.

2. لوحات DC لتخزين طاقة البطارية

يمكن للعازل المثبت على شريط باص مجموعة البطارية أن يقاطع جانب البطارية DC في حركة واحدة سريعة؛ 1200 ألف ماس كهربائى تصنيف مقاوم للتصنيع يقاوم تيارات الأعطال العكسية أثناء الطوارئ عمليات الاغلاق.

3. أكوام الشحن السريع

داخل أجهزة الشحن السريعة 800 فولت، يفصل الإصدار ذو الأربعة أقطاب بين جهازين مستقلين يغذي البطارية. التصميم غير القطبي يدعم ثنائي الاتجاه الشحن/التفريغ، بينما يضمن غلاف IP66 البقاء في الهواء الطلق على المدى الطويل الموثوقية.

4. الجوانب التجارية والمنفعة ذات العاكس DC

عندما يحتاج العاكس إلى الخدمة أو الاستبدال، فإن SYDSC-32 يعطي توضيحًا واضحًا نقطة الانكسار، مما يمنع تلف القوس في المحطات الطرفية، ويعمل من -40 درجة مئوية إلى +85 درجة مئوية للصحاري أو النباتات على ارتفاعات عالية.

5. وحدات التخزين الفرعية

يستخدم كمفتاح صيانة على مستوى المجموعة مع الصمامات أو القواطع، فهو ينشئ نظام عزل على مرحلتين - المصهر بالإضافة إلى المعزل - مما يحد من انقطاع التيار الكهربائي النطاق وتحسين توافر النظام بشكل عام.

المعلمة التقنية

رقم الموديل		سيدسك-32
تصنيف الجهد العزل	في دي سي	1500
تيار التسخين التقليدي	A	32
النبض المقنن يتحمل الجهد	في دي سي	8000
تصنيف Icw لتحمل التيار لفترة قصيرة	A	780
تصنيف قدرة ماس كهربائى	A	1200
مقاومة الاتصال	مΩ	≥3
مقاومة العزل	مΩ	≥50
أقصى مساحة للكابل (بما في ذلك وصلة العبور)
سلك واحد أو قياسي	مم²	4-10
عزم الدوران
تشديد المسمار الطرفي M4	نانومتر	1.2-1.8
تبديل عزم الدوران	نانومتر	12:00 تشغيل، 9:00 إيقاف
تبديل موضع المقبض	نانومتر	12:00 تشغيل، 9:00 إيقاف
الحياة الميكانيكية		10000
الحياة الكهربائية، تردد التشغيل		300 مرة/200 مرة/ساعة
الحياة الكهربائية، تردد التشغيل		300 مرة/200 مرة/ساعة
أقطاب العاصمة		2 、 4
مسافة الاتصال (مسافة البولنديين)	مم	8
درجة حرارة التشغيل	℃	-40 إلى +85
درجة حرارة التخزين	℃	-40 إلى +85
مستوى التلوث		3
فئة الجهد الزائد		Ⅲ
درجة IP مع صندوق مقاوم للماء		IP66

معلمات الأسلاك

نموذج	خيط	القطب	(فئة الاستخدام)DC-PV1DC-PV2IEC/EN60947GB/T14048.
			300 فولت		600 فولت		800 فولت		1000 فولت		1500 فولت
			بف1	بف2	بف1	بف2	بف1	بف2	بف1	بف2	بف1	بف2
سيدسك-32/2/32	1	2	32	32	32	32	32	16	16	10	10	8
سيدسك-32/4/32	2	4	32	32	32	32	32	16	16	10	10	8
سيدسك-32/4S/32	1	4	32	32	32	32	32	32	32	32	32	32
سيدسك-32/4ب/32	1	4	32	32	32	32	32	32	32	32	32	32
سيدسك-32/4T/32	1	4	32	32	32	32	32	32	32	32	32	32

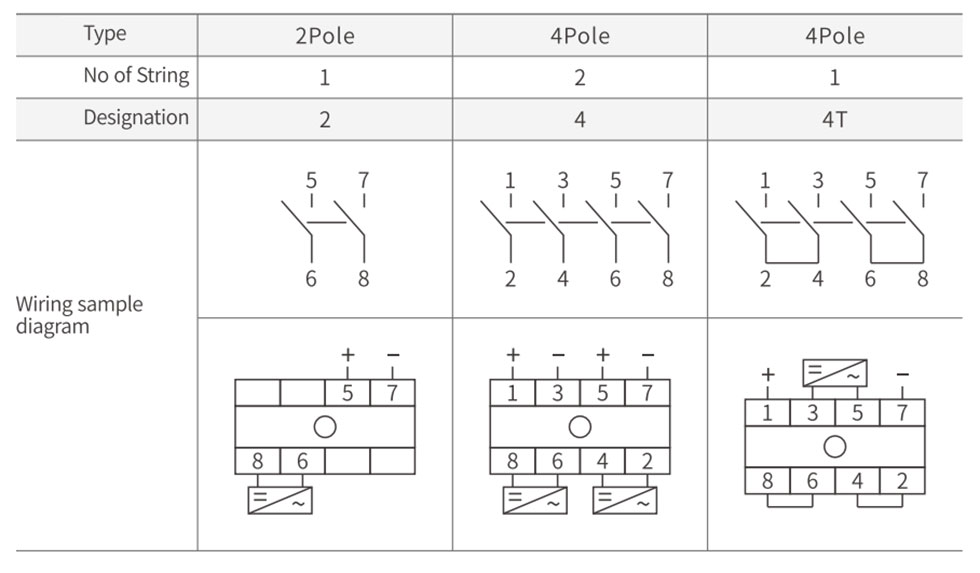

مخطط الأسلاك

DC Drawout-Type Isolator Switch

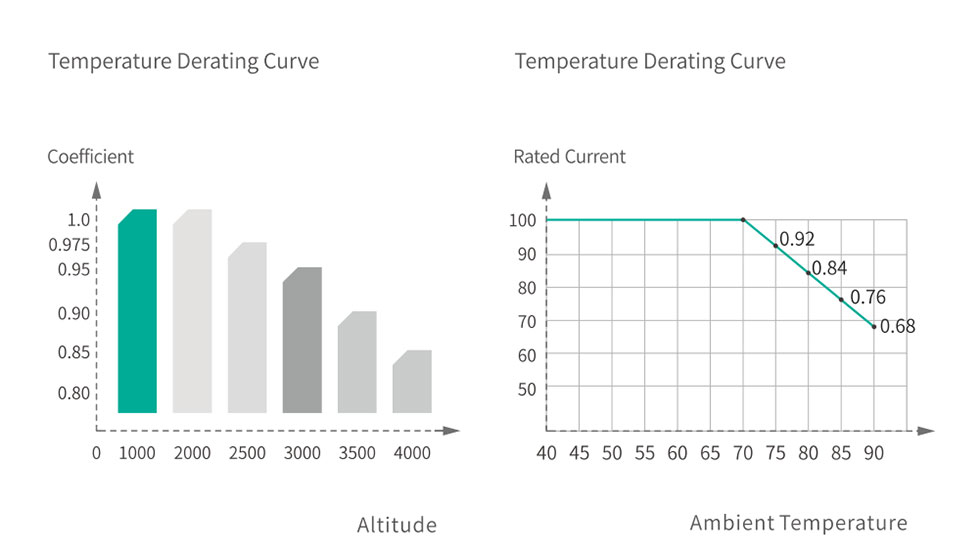

منحنى ديراتينغ

DC Drawout-Type Isolator Switch

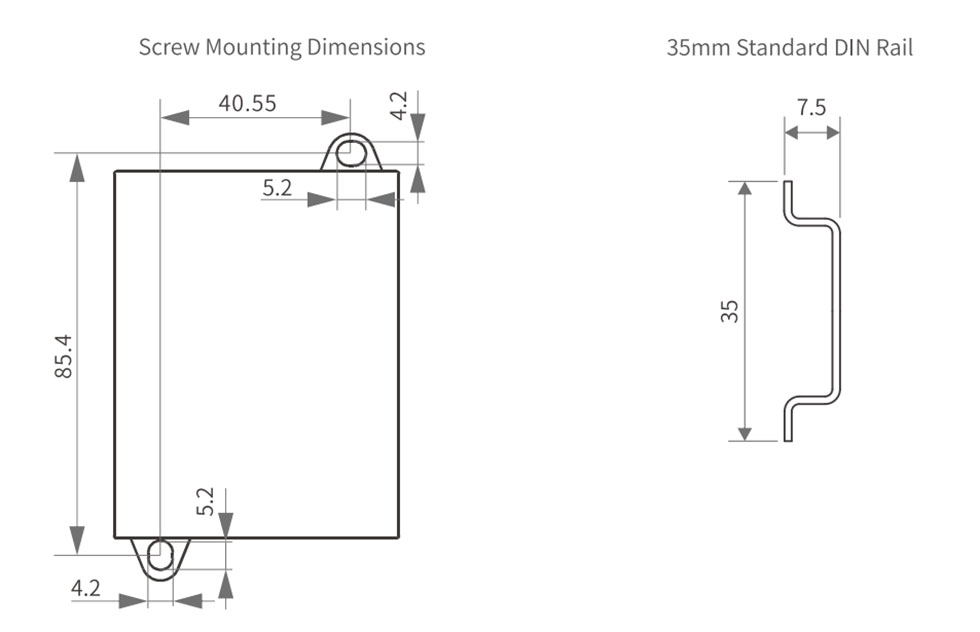

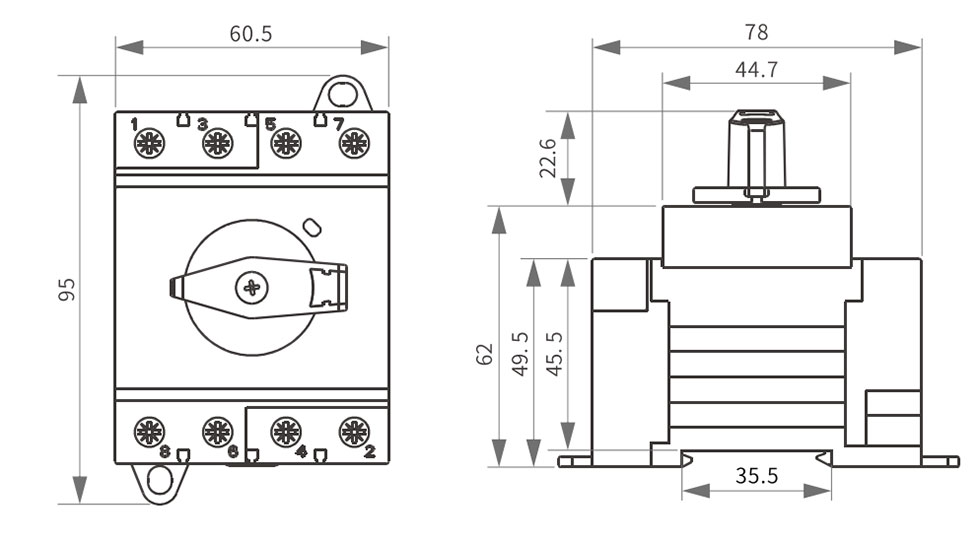

أبعاد المظهر والتركيب

DC Drawout-Type Isolator Switch
