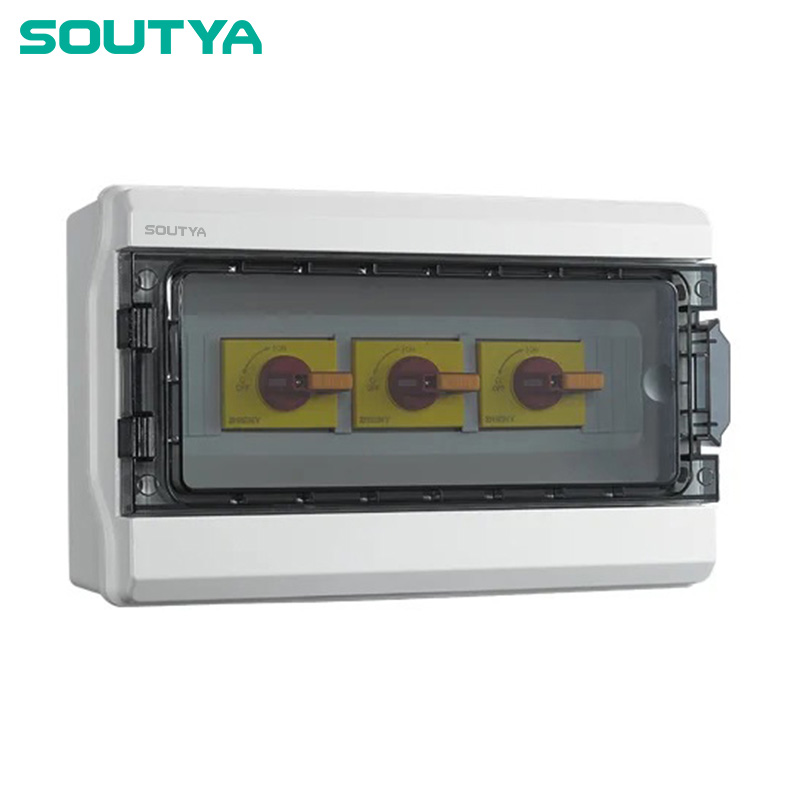

صندوق عازل DC IP65 يحتوي على ثلاث سلاسل مع مصهر

إن صندوق عازل التيار المستمر IP65 ذو الثلاث سلاسل مع الصمامات مع الصمامات، الذي توفره الشركة المصنعة الصينية Zhejiang Soutya New Energy LLC، عبارة عن وحدة عزل يدوية وحماية الأوتار مصممة لأسطح المنازل التجارية الكبيرة أو الدفيئة الزراعية أو محطات الطاقة الكهروضوئية متوسطة الحجم المثبتة على الأرض بمعدل 20-30 كيلو واط وما فوق.
◀ التكوين: 3 مفاتيح عازلة للتيار المستمر من النوع القفصي + 6 صمامات سلسلة (2 لكل سلسلة).

إرسال استفسار

وصف المنتج

صندوق المعزل DC IP65 يحتوي على ثلاث سلاسل مع الصمامات، تم توفيره من قبل الشركة المصنعة الصينية Zhejiang Soutya New Energy LLC، وهو 1000 فولت وحدة العزل والحماية الكهروضوئية DC مدمجة في نظام مثبت للأشعة فوق البنفسجية غلاف من البولي كربونات مع ختم IP65 للخدمة الخارجية الدائمة. يوجد داخل العلبة ثلاثة مفاتيح عازلة للتيار المستمر من نوع القفص عزل إيجابي للكسر المرئي للصيانة الآمنة، بينما ستة متكاملة 15 توفر الصمامات الأسطوانية (اثنتان لكل سلسلة) مستوى دقيق للسلسلة الإفراط في الحماية الحالية. قضبان توصيل إيجابية وسلبية وPE موصلة بالمصنع الحفاظ على استمرارية التأريض دون انقطاع عبر مجموعة ثلاثية السلسلة. تم تصميم الصندوق للصفائف الكهروضوئية الفرعية حتى 3 × 15 أمبير، ويقدم يدويًا العزلة والترابط متساوي الجهد ودمج السلسلة الفردية في جهاز واحد مدمج التجميع.

المعلمة التقنية

غرض	مواصفة
جهد النظام	الأعلى. 1000 فولت تيار مباشر (من اليسار إلى اليسار)
فئة الاستخدام	DC-PV2 / DC-21B (IEC 60947-3)
عدد الأعمدة	قطبان لكل سلسلة (وضعية وسلبية منصهرة)
نوع المعزل	دوار من نوع القفص، كسر مرئي، مقبض قابل للقفل في وضع إيقاف التشغيل
تصنيف التشغيل الحالي (أي)	32 أمبير لكل مفتاح (بحد أقصى 40 أمبير)
تنسيق الصمامات	10 × 38 مم gPV أسطواني
تصنيف الصمامات (Std.)	15 أمبير (يتوفر نطاق من 2 إلى 30 أمبير)
قدرة كسر الصمامات	50 كيلو أمبير @ 1000 فولت تيار مستمر
التحمل الميكانيكي	15000 دورة
التحمل الكهربائي	1000 دورة @ أي
دفعة تحمل الجهد (Uimp)	8 كيلو فولت
مسافة العزلة	≥ 6 مم، إشارة اتصال إيجابية
فئة الحماية	حاوية IP65 (IK 08)
مادة الضميمة	بولي كربونات مثبت بالأشعة فوق البنفسجية، مقاوم للحريق UL 94-V0
درجة حرارة التشغيل	-40 درجة مئوية +70 درجة مئوية
المعايير / الموافقات	IEC 60947-3، و60947.3:2018، TUV / CE / SAA

سيناريوهات التطبيق

1. المصفوفات التجارية ذات الأسطح المسطحة ≥ 20 كيلووات حيث يتم فرض الدمج على مستوى السلسلة وعزل الكسر المرئي قبل مجمع MPPT.

2. تركيبات الدفيئة الزراعية التي تتطلب صناديق محكمة الغلق بمعيار IP65 لتتحمل الرطوبة المستمرة ورذاذ الري والتعرض للأشعة فوق البنفسجية لمدة 24 ساعة مع حماية كل خيط.

3. محطات أرضية متوسطة الحجم (حتى كتل 30 كيلووات) تحتاج إلى فصل الصيانة المحلية وحماية السلسلة الفردية من التيار الزائد داخل حاوية واحدة.

4. المظلات الكهروضوئية ذات منفذ السيارة أو المظلة حيث تغذي المصفوفات الفرعية ثلاثية السلاسل العاكسات المركزية وتتطلب قواعد الإغلاق السريع مجموعة عازل / مصهر قابلة للقفل ومقاومة للطقس في متناول اليد.

5. مشاريع التعديل التحديثي على أسطح المنازل القديمة التي تضيف سلاسل جديدة؛ يوفر الصندوق صهرًا متوافقًا للسعة الإضافية ونقطة عزل آمنة دون إعادة توصيل مجمع التيار المستمر الحالي.
