صندوق موحد 1000 فولت تيار مستمر 4 في 2 خارج نوع المعزل

صندوق الدمج 1000V DC 4 In 2 Out Isolator، المقدم من الصين الشركة المصنعة Zhejiang Soutya New Energy LLC، عبارة عن وحدة مجمعة للطاقة الكهروضوئية بقدرة 1000 فولت يتميز بغلاف كمبيوتر مقاوم للحريق وحماية IP66 التي تضمن ذلك متانة عالية وأداء موثوق به في الهواء الطلق. يتكامل الجهاز مكونات السلامة الهامة بما في ذلك جهازين للحماية من زيادة التيار المستمر، و8 أجهزة للتيار المستمر أصحاب الصمامات، و 2 مفاتيح عازلة للتيار المستمر من نوع القفص. وهي مصممة ل توفير حماية عزل شاملة وحماية من التسرب والتأريض الحماية في الأنظمة الكهروضوئية ذات 4 سلاسل.

المعلمة التقنية

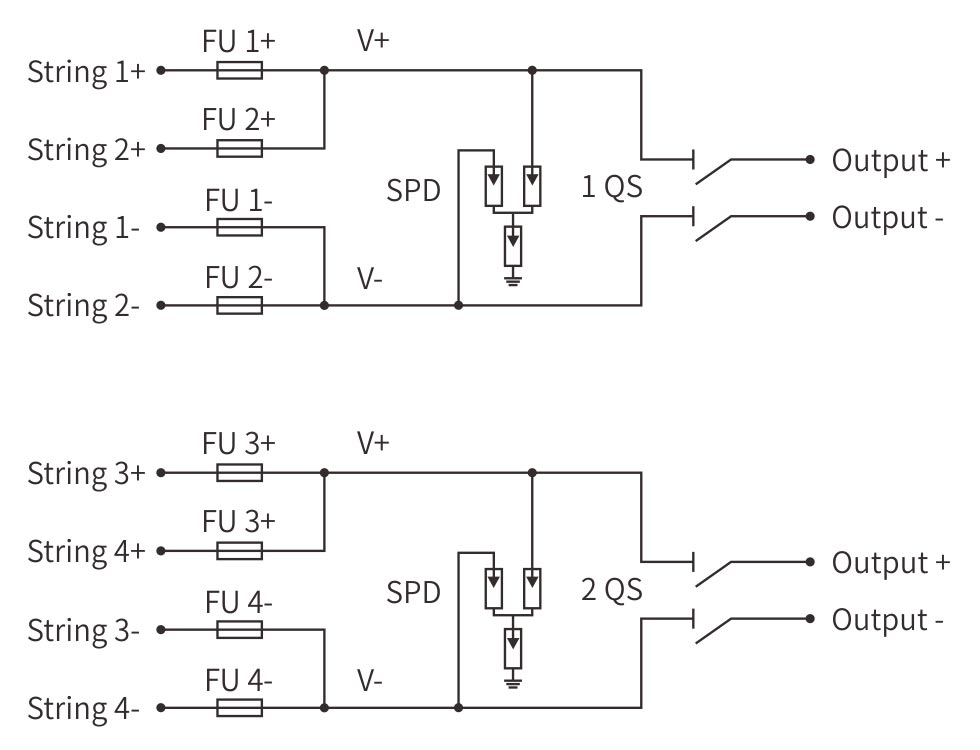

مخطط الأسلاك

سيناريوهات التطبيق

1.4 سلسلة على السطح التجاري

تم تصميمه خصيصًا للمتاجر الكبيرة وورش العمل والمستودعات التي تعمل بأربعة سلاسل كهروضوئية عبر أسطح واسعة. يقوم الصندوق بدمجهما في مخرجين مستقلين، أي واحد يمكن للعاكس أن يغذي أرضية المتجر بينما يقوم عاكس آخر بدعم المكتب. توأم توفر العوازل الدوارة القفل في ثوانٍ، ويمنع IP66 العواصف الترابية و خرطوم نزولا خارجا.

2. المصفوفات الفرعية لمزرعة الطاقة الشمسية

تنزلق على طاولات مجمعة في مزارع الطاقة الشمسية بقدرة 1-10 ميجاوات. تأتي أربع صفائف فرعية، يخرج كابلان من نوع homerun - كل منهما مزود بعازل خاص به - مما يسمح لطاقم التشغيل والصيانة أغلق نصف الحقل لاستبدال السلسلة دون لمس الباقي. تبتلع أجهزة SPD المزدوجة ضربات البرق القريبة.

3. الزراعة عالية الطاقة

يتم تثبيتها على جدران الحظيرة أو الحقول المروية حيث يتم ضخ الطاقة بأربعة سلاسل ومجففات الحبوب. الصمامات الفردية لكل سلسلة توقف الخطأ الأرضي في واحد خط من قتل إمدادات المياه المحاصيل بأكملها. يضحك غلاف IP66 المستقر للأشعة فوق البنفسجية في غبار الأسمدة والغسيل اليومي.

4. الهجينة لتخزين الطاقة الشمسية

يتم تركيبه على كوخ البطارية: أربعة سلاسل في المخرج A إلى العاكس الهجين، الإخراج B إلى شاحن MPPT. يمكن عزل أي من المسارين بلف مقبض خاص به، حتى يتمكن الفنيون من تبديل البطاريات أو إعادة تشغيل العاكس بدونه سواد الحمل الحرج.

5. محطات الاتصالات عن بعد/خارج الشبكة

يتم ربط الأشرطة بالعمود خلف أربع لوحات رفيعة تغذي حلقات DC الزائدة عن الحاجة لأجهزة الراديو وأجهزة الاستشعار. مقاوم للحريق، غلاف IP66 يتحمل -40 درجة مئوية الليالي وشمس الصحراء، بينما تعمل ساقا الإخراج على إبقاء معدات الاتصال حية حتى عندما يكون أحد الجانبين معطلاً للخدمة.
