صندوق موحد 1000 فولت تيار مستمر 4 في 2 خارج نوع MCB

تم تصميم صندوق تجميع التيار المستمر 1000 فولت 4 في 2 خارج MCB، الذي توفره الشركة المصنعة الصينية Zhejiang Soutya New Energy LLC، للأنظمة الكهروضوئية ذات 4 سلاسل، مما يوفر حماية من زيادة التيار وحماية من الحمل الزائد على جانب التيار المستمر للمنشآت الشمسية.
◀ التكوين: 2 واقيات من التيار المستمر؛ 8 أصحاب الصمامات العاصمة. 2 قواطع دوائر مصغرة للتيار المستمر

إرسال استفسار

وصف المنتج

صندوق الدمج 500/1000V DC 4 In 2 Out MCB، المقدم من الصين الشركة المصنعة Zhejiang Soutya New Energy LLC، عبارة عن وحدة مجمعة للطاقة الكهروضوئية بقدرة 1000 فولت يتميز بغلاف كمبيوتر مقاوم للحريق وحماية IP66 التي تضمن ذلك متانة عالية وأداء موثوق به في الهواء الطلق. يتكامل الجهاز مكونات السلامة الهامة بما في ذلك جهازين للحماية من زيادة التيار المستمر، و8 أجهزة للتيار المستمر حاملات فيوزات، و2 قاطع دائرة مصغر للتيار المستمر. وهي مصممة لتقديم حماية شاملة من التيار الزائد والجهد الزائد في 4 سلاسل الأنظمة الكهروضوئية.

المعلمة التقنية

إعدادات
تيار مستمر SPD * 2 قطعة	حامل فيوز تيار مستمر * 8 قطع	تيار مستمر MCB * 2 قطعة
SYS5-40P/2P	SYF5-32P	SYB5-80P/4P
◀ الحد الأقصى لجهد العمل: 1500 فولت تيار مستمر	◀ مع مؤشر مضاء لحالة الصمامات الواضحة تحديد الهوية	◀ حماية من الحمل الزائد وقصر الدائرة
◀ معيار الامتثال: IEC/EN 61643-31	◀ جهد التشغيل المقدر: 1000 فولت تيار مستمر	◀ حماية غير مستقطبة وثنائية الاتجاه للتبسيط الأسلاك
◀ الحد الأقصى لتيار التفريغ: 40 كيلو أمبير	◀ مواصفات وصلة المصهر: 10 × 38 مم، 20 أمبير	◀ معايير الامتثال: IEC/EN 60947-2

تحديد	4 مدخلات / 2 مخرجات، 500 فولت تيار مستمر/1000 فولت تيار مستمر (التكوين 2)
مدخل	4-دائرة
الإخراج	2-دائرة
الجهد الأقصى	500 فولت	1000 فولت
الحد الأقصى لتيار الدائرة القصيرة للتيار المستمر (الإدخال)	25A/25A	25A/25A
الحد الأقصى لتيار الإخراج	63A/63A	40 أ/40 أ
معلمات صندوق التوزيع
مادة	الكمبيوتر + ABS
تصنيف حماية الدخول (IP).	IP66
تصنيف الحماية من الصدمات (IK)	IK09
الأبعاد (الطول × العرض × الارتفاع)	جي إن بي F01-26؛ الطول 296 * العرض 390 * الارتفاع 130 ملم
منفذ إدخال الكابل	PG09، 2.5 - 16 ملم2
منفذ إخراج الكابل	PG21، 2.5 - 16 ملم2
بيئة
درجة حرارة التشغيل	-20 درجة مئوية - +60 درجة مئوية
رطوبة	99%
ارتفاع	2000 م
طريقة التركيب	مثبت على الحائط

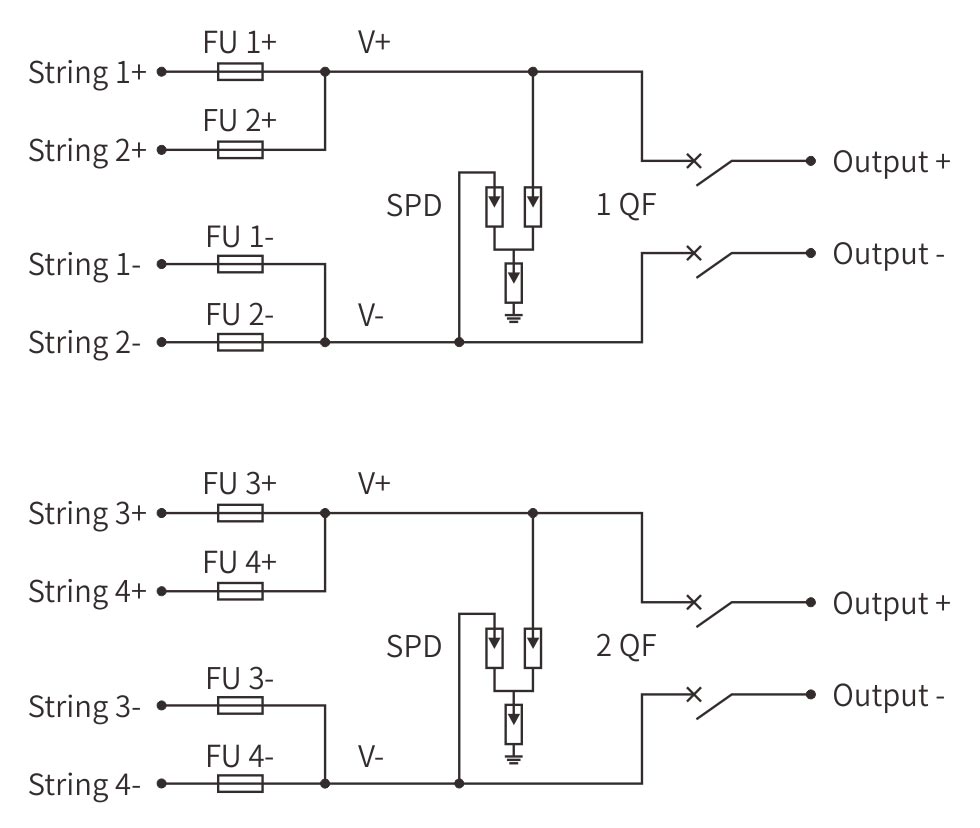

مخطط الأسلاك

1000V DC Combiner Box 4 In 2 Out MCB type

سيناريوهات التطبيق

1.أنظمة الطاقة الشمسية التجارية والصناعية متوسطة الحجم على الأسطح

مثالية للمباني التجارية (مثل المصانع والمستودعات ومراكز التسوق) مع أربع سلاسل PV تتطلب الدمج في مخرجين مستقلين الدوائر. تسمح MCBs المزدوجة بالتحكم المنفصل للأحمال المختلفة أو العاكسون، بينما تضمن الصمامات الثمانية (2 لكل سلسلة) سلسلة فردية الحماية.

2. محطات الطاقة الشمسية ذات المصفوفات الفرعية المتعددة

مناسبة لمزارع الطاقة الشمسية الصغيرة والمتوسطة حيث يجب أن تكون هناك أربع صفائف فرعية من الطاقة الكهروضوئية يتم دمجها وتوزيعها على عاكسين أو قسمين أكبر نظام. يدعم التكوين الإدارة الفعالة للطاقة و التكرار.

3. أنظمة تخزين الطاقة الشمسية الهجينة ذات المخرجات المزدوجة

مصممة للأنظمة التي تدمج الطاقة الشمسية مع تخزين البطاريات، حيث يوجد اثنان يتم استخدام النواتج — أحدهما لمحولات ربط الشبكة والآخر لشحن البطارية البنوك. تمكن MCBs المزدوجة من قطع الاتصال الآمن للصيانة أو الخطأ العزلة.

4. مشاريع الطاقة الشمسية الزراعية والري

مثالية للإعدادات الزراعية الكبيرة التي تعمل على تشغيل أنظمة معدات متعددة (على سبيل المثال، مضخات الري وآلات المعالجة) عبر قناتي إخراج. ال تضمن حماية IP66 المتانة في البيئات القاسية مثل المزارع أو المناطق الريفية المناطق.

5. الشبكات الصغيرة الصناعية وأنظمة الطاقة الاحتياطية

مثالي للمنشآت الصناعية التي تستخدم شبكات الطاقة الشمسية الصغيرة ذات التكرار المزدوج مخرجات للأحمال الحرجة. توفر MCBs المزدوجة دائرة مستقلة التحكم، وتعزيز موثوقية النظام والسلامة أثناء التشغيل أو صيانة.
